扩散焊设备的组成系统是什么?

2022-04-16

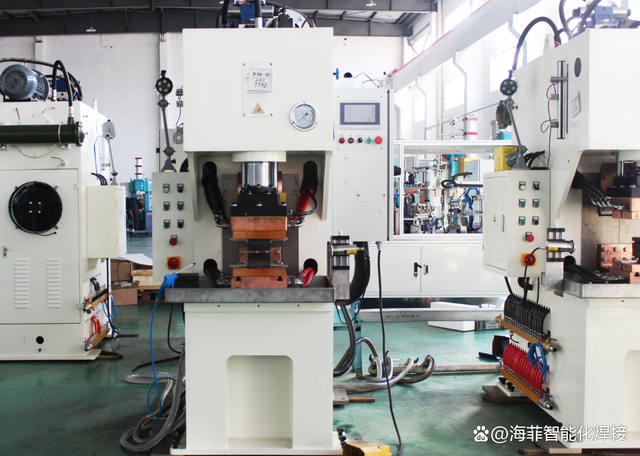

高分子扩散焊机的主要有系列四个系统组成的:加热系统、加压系统、保护系统、控制系统





①加热系统

    要求: 加热速度快, 焊件受热均匀, 可按不同工艺要求进行精确控制温度。 加热方式有间接式和直接式, 前者靠外部热源通过辐射和传导加热, 如镍铬电阻丝加热; 后者是将电流直接通过焊件本身进行加热,如利用焊件本身电阻加热, 或电磁感应加热



②加压系统

    要求: 使被焊件之间达到紧密接触。 高温下材料的屈服强度降低, 为避免焊件的整体变形, 加压只是使接触面产生微观的局部变形。 加压系统分为液压系统、 气压系统、 机械系统、 热膨胀加压等。 在自动控制压力的扩散焊设备上一般装有压力传感器, 以实现对压力的测量和控制。 目前大多数扩散焊设备采用液压和机械加压系统



③保护系统

    一般采用真空保护。 真空系统通常由扩散泵和机械泵组成。 机械泵能达到1.33 x 10 -3 Pa的真空度, 加扩散泵后可以达到1.33 x 10 -4 ~1.33 x10 -6 Pa的真空度.真空室的大小应根据焊件的尺寸确定, 真空室越大,要达到和保持一定的真空度对所需真空系统要求越高。

真空室中应有由耐高温材料围成的均匀加热区, 以保持设定的温度。 真空室外壳需要冷却



④控制系统

    控制系统主要实现温度、 压力、 真空度及时间的控制, 少数设备还可以实现位移测量及控制。 温度测量采用热电偶, 测量范围为20 ~ 2300℃,控制精度范围为±(5~10) ℃。 压力的测量与控制通常是通过压力传感器进行的。 控制系统多采用计算机编程自动控制, 可以实现焊接参数显示、 存储、 打印等功能。
