铜箔软连接是怎么做出来的?

2022-05-07


铜箔软连接是怎么做出来的?



第一步是选材

好的原材料能够让电性能事半功倍。一般铜箔软连接选用紫铜带加工制作按照含铜量的高低:可分为TU1、TU2、T2、T3等牌号,按照材料的软硬度:可分为N态、Y态、T态等,当然还有单片铜箔厚度也是直接影响软磷脂的柔韧性。

制作各种用途软连接产品,选择牌号和状态的原材料至关重要,比如说要求产品使用时弹性好,那么就选硬态,可加强开关的自动回拉特性。



第二部是下料

    所用到的设备是下料机我们按照设计图相适合的宽度紫铜箔架到机器上,在电脑里输入指定的长度和片数,机器就会收到指令自动依序裁出相应数量、相应长度的铜箔。机器旁边配置专门的理料人员将一落落铜箔手工码整理齐并加固定给下一道工具待用。



第三步是焊接工艺

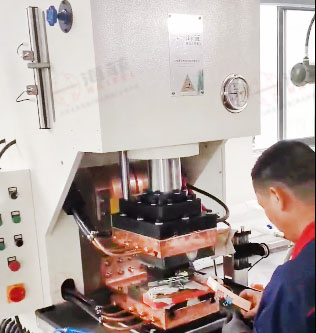

为什么焊接工艺会直接影响软连接的质量呢?因为铜箔软连接是将整理好的铜箔进行压焊,通过焊机的大电流加热,促使铜改变其分子结构,变软,然后压融在一起,通过辅助的宽度模具,使焊接出来的产品重塑相应的宽度。为什么说焊接工艺直接影响软连接的质量呢?焊接时间过长,受热程度越高,焊接部位容易变薄溶解,到时候接触面积不够,这样会影响产品的导电性能。反之,焊接时间不够,铜箔片之间没有完全熔融,压力作用会让其多层,直接导致铜箔软连接的剥离力不够,产品表面起泡,开裂等不良。而哪种焊接设备焊接出来的软连接效果好呢,我这里推荐海菲高分子扩散焊机
