中频点焊机：工频点焊机与中频点焊机进行螺母凸焊试验对比（上）

2022-05-26

工频点焊机与中频点焊机进行螺母凸焊，焊接实验对比，我们先明白如下知识：分别使用工频点焊机和中频点焊机进行 M10 圆形螺母和 DP780 钢板的凸焊焊接试验，

对比 2种频率的点焊机对螺母凸焊效果的影响，包括焊点尺寸和显微硬度分布，并利用电阻焊模拟软件 Sorpas 模拟了工频和中频点焊机的螺母凸焊过程，目的是研究不同频率的焊机在大电流和小电流下，在焊接过程中，焊点的“峰值温度分布”和焊点的“裂纹风险系数”的影响。

试验材料及方法试验使用的钢板为 DP780 冷轧板，钢板厚度为 1.6 mm。钢板的主要化学成分和力学性能见表 1 和表 2，屈服强度为 472 MPa，抗拉强度为 806 MPa，伸长率为 22%。

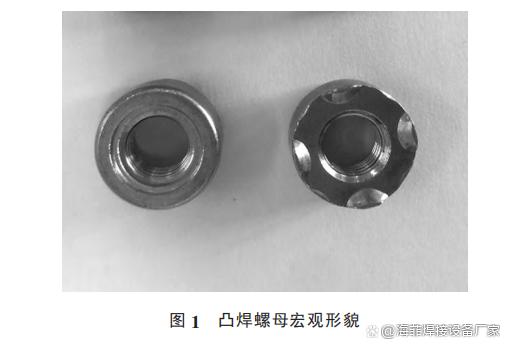

凸焊螺母选用 M10 的圆形螺母，该螺母有 4 个凸点，该凸焊螺母的宏观形貌如图 1 所示。

批注：何为冷轧板？

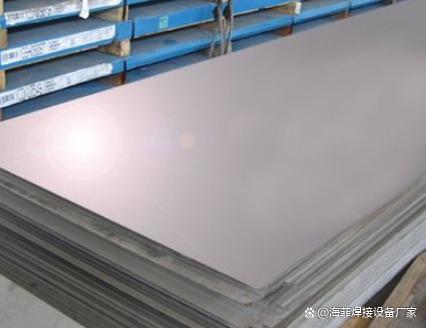

冷轧板(英文名为cold rolled sheet)，是以热轧卷为原料，在室温下在再结晶温度以下进行轧制而成的产品。多用于汽车制造、电器产品等。

何为屈服强度(σ0.2)？

屈服强度(σ0.2)指金属材料的屈服点极不明显，在测量上有困难，因此为了衡量材料的屈服特性，规定产生永久残余塑性变形等于一定值(一般为原长度的0.2%)时的应力。

抗拉强度(tensile strength)是金属由均匀塑性变形向局部集中塑性变形过渡的临界值，也是金属在静拉伸条件下的最大承载能力。

两者的区别是什么？

屈服强度仅针对具有弹性材料而言，无弹性的材料没有屈服强度。

抗拉极限载荷与实验材料的截面积之比，就是抗拉强度。抗拉强度是材料单位面积上所能承受外力作用的极限。超过这个极限，材料将被解离性破坏。

具体实验结果如何？我们下回分享
