中频逆变点焊机:中频直流点焊机系统的结构是什么?
2022-06-11

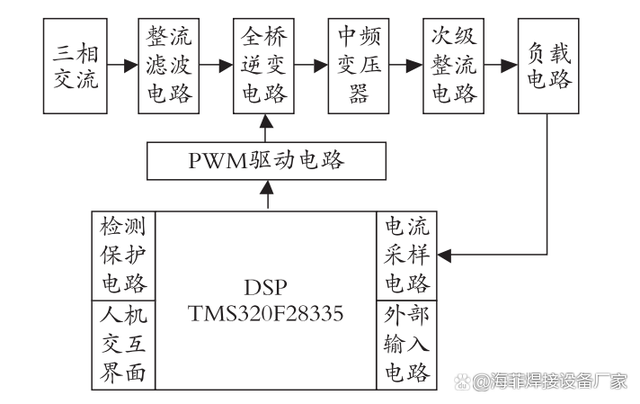

中频直流点焊机系统的结构是什么?中频直流点焊机系统的结构如下图所示:
它包括了由三相桥式整流电路、滤波电路、全桥逆变电路、中频变压器、次级单相全波整流电路以及负载电路组成的主电路32位TMS320F28335DSP数字控制器、PWM驱动电路、外部输入电路以及电流采样电路构成的控制电路。
其中,DSP的输入信号是焊接电流的采样值和设定值,二者的偏差经过一系列的运算处理后,输出使逆变器工作的驱动信号。
逆变电路是主电路设计的核心,逆变器的结构通常有以下3种:(1)单端双管正激式;(2)半桥式;(3)全桥式。
单端双管正激式的结构比较简单,不会出现因为电路不对称而带来的变压器偏磁现象,这样就有效地避免了一次侧电流尖峰的产生,但是它对变压器铁芯的利用率不高,只有半桥和全桥的一半。
半桥逆变器和全桥逆变器在结构上的区别在于,半桥逆变器由两个开关管构成,只有一个桥臂。因此,在直流侧电压相同的前提下,其输出电压幅值只有全桥的一半,大多用在几千瓦以下的小功率场合。
另外,全桥逆变器的一个显著优点是,它能工作在双向激励的模式下,在很大程度上减小了中频变压器的体积,从而缩小了点焊机的体积。
