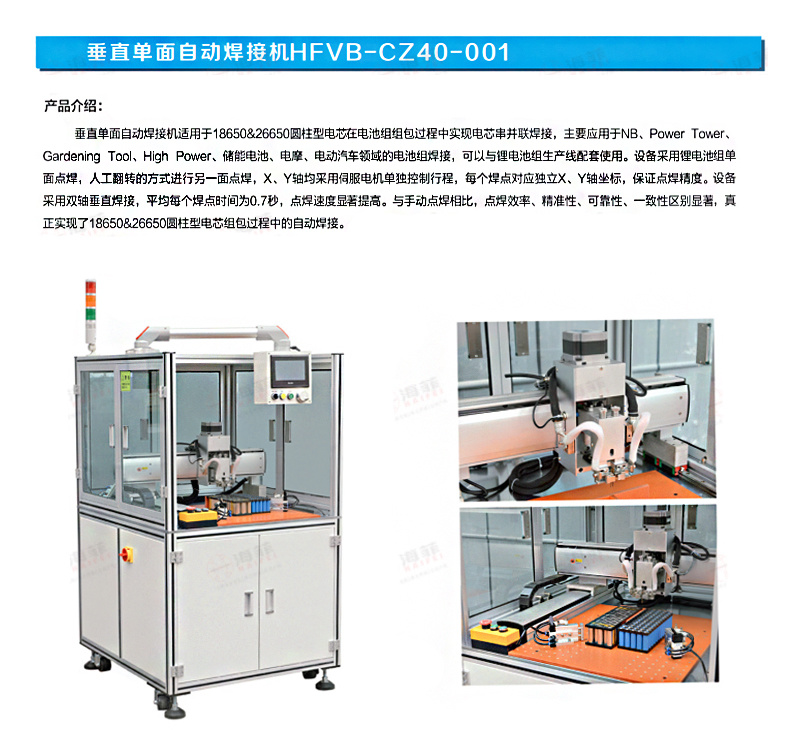

HFVB-CZ40垂直单面自动焊接机

+
  • 垂直单面自动焊接机HFVB-CZ40-001主图1(2).jpg
  • 垂直单面自动焊接机HFVB-CZ40-001主图2(2).jpg
  • 垂直单面自动焊接机HFVB-CZ40-001主图3(2).jpg

产品特点

产品特点: 技术参数: ◆点焊电源:电压、电流、时间、功率、电阻实际显示、波形显示 设备输入电源:单相~220V/50Hz ◆点焊压力、行程调整 总功率:3000W 点焊次数计数 电源插头:16A三孔插头 ◆行程控制三菱200W伺服电机 最大焊接行程:X轴MAX=400mm ◆X轴伺服电机行程控制精度:1Pulse=0.005mm;最大行程:400mm ◆Y轴伺服电机行程控制精度,1Pulse=0.005mm:最大行程,400mm Y轴MAX=400mm ◆弹赞压力系数 Z轴MAX=40mm(亚德客气缸、气动) 弹簧起始0.1Kg,每增加1格,压力增加0.1Kq,最大不超过15格 焊接效率,平均每个焊点为0.7-2秒可调 ◆点焊电极棒设备夹持端规格:中3mm或者中2mm(可选) 外型尺寸:1000mm(长)*1000mm(宽)*1540mm(高) ◆点焊机效率:每个焊点0.7-2s(可调) 接入气管:中8mm(外径)*6mm(内径) 适用电芯规格及排列范围 设备气源需求:0.4-0.7Mpa干燥气源 18650圆柱型电芯规格:65+0.5mm(长)*18+0.5mm(直径): 长度(Y轴)方向最多并排20颗电芯:宽度(X轴)方向最多并排20颗电芯 设备排气量:0.113US 26650圆柱型电芯规格:65+0.5mm(长)*26+0.5mm(直径): 点焊头配置:气动焊头PH-32 长度(Y轴)方向最多并排15颗电芯;宽度(X轴)方向最多并排15颗电芯 点焊电源配置:晶体管焊接电源可选配 ◆焊接设备具备预焊接报警功能与XY工作平台通讯人机界面显示报警代码

产品型号:

HFVB-CZ40-02
