导言

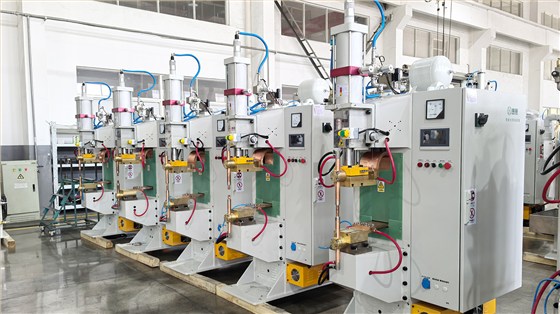

在动力电池极耳焊接、5G通信器件封装等精密制造场景中，储能点焊机凭借毫秒级能量释放和可控热输入，成为薄板连接的首选工艺。然而，行业数据显示：焊点质量缺陷导致的产品失效占焊接故障的73%，单点焊接强度波动超过15%就会引发结构安全隐患。本文将从力学性能、微观组织、工艺稳定性等维度，系统解析储能点焊机对焊点质量的严苛要求及实现路径。
储能点焊机的工艺特性决定了其对焊点质量的特殊要求，需满足五大核心指标：
剪切强度?：动力电池极耳焊点需承受≥80N的剪切力（ISO 18278标准）
抗拉强度?：航空铝合金焊点需达到母材强度的85%-95%
疲劳寿命?：新能源汽车部件焊点需通过10^6次振动测试（SAE J2334标准）
熔核直径?：允许波动范围±0.1mm（如1.2mm钢板要求熔核直径4.2-4.4mm）
压痕深度?：需控制在板厚15%以内（0.5mm铝板压痕＜0.075mm）
金相结构?：熔核区晶粒度需达到ASTM 8级以上，无氧化夹杂物
热影响区?：宽度需＜0.3mm，硬度波动≤10%
无可见飞溅、裂纹、烧蚀（目视检测标准ISO 17638）
气孔直径＜0.05mm，单位面积气孔数量≤3个/cm²
单机CPK值≥1.67（过程能力指数）
批次焊点强度极差＜8%
电容放电稳定性?：电压波动＜±1%，确保单点能量误差≤3%
时序控制精度?：放电时间控制达0.1ms级，防止热输入过量
某车企实测表明：电容容量衰减率每增加5%，熔核直径波动增大0.12mm
伺服压力控制?：压力波动＜±2%，接触电阻稳定性提升40%
电极随动补偿?：实时调整电极位移，补偿材料热变形（补偿精度0.01mm）
公式：接触电阻
（K为材料系数，P为电极压力）
在线质量检测?：
霍尔传感器监测电流曲线，偏差＞5%自动剔除不良焊点
红外热像仪捕捉熔核温度场，确保核心区温度达熔点的90%-110%
离线金相分析?：
每批次抽检焊点，使用电子显微镜分析熔核形貌（放大倍率200-500X）
质量要求?：
0.2mm铝箔+0.15mm铜箔焊接，剪切力≥75N
界面电阻＜15μΩ·cm²
工艺方案?：
采用梯形波放电（前缓后急），抑制金属飞溅
设置双脉冲模式：第一脉冲破氧化层（3ms），第二脉冲形成熔核（5ms）
实测效果?：良品率从88%提升至96%，界面电阻降低22%
质量要求?：
TC4钛合金焊点疲劳寿命≥10^7次（载荷比R=0.1）
热影响区β相含量＜5%
工艺创新?：
开发复合波形：方波+衰减波组合，控制冷却速率
应用液氮辅助冷却，将800℃→300℃冷却时间压缩至0.8秒
检测结果?：焊缝疲劳强度提升35%，热影响区宽度缩减至0.25mm
构建电磁-热-力耦合模型，预测熔核生长规律（模拟精度达95%）
开发自适应算法，实时调节放电参数（响应时间＜0.5ms）
激光清洗预处理：去除表面氧化层，使接触电阻降低40%-60%
纳米涂层应用：在铜-铝异种材料间添加50nm镍过渡层，抑制金属间化合物生成
采用超导量子干涉仪（SQUID），实现微米级缺陷检测（分辨率0.01mm³）
开发太赫兹波成像系统，无损检测焊点内部结构（穿透深度达5mm）
某3C电子企业引入高端储能点焊机后，通过以下措施实现质量突破：
参数优化?：采用DOE实验设计法，将放电时间从8ms优化至6.5ms
过程监控?：加装CCD视觉系统，100%检测焊点位置偏差（精度±0.02mm）
设备改造?：升级电容模组，使能量释放稳定性提升至99.2%
实施6个月后，产品退货率从1.2%降至0.15%，单台设备年效益增加85万元。
储能点焊机对焊点质量的要求体现了精密制造的时代需求。通过精准的能量控制、智能化的过程监测、创新的材料处理技术，现代储能点焊机已能稳定实现微米级精度的焊接质量。随着数字孪生、量子传感等技术的应用，未来焊点质量控制将进入“预测-修正”智能闭环新阶段，为高端制造业树立更严苛的质量标杆。
一、焊点质量的核心指标体系
1. ?力学性能要求?
2. ?尺寸精度要求?
3. ?微观组织要求?
4. ?表面质量要求?
5. ?工艺一致性要求?
二、储能点焊机的质量保障机制
1. ?能量控制精度?
2. ?动态压力系统?
3. ?智能监测体系?
三、典型应用场景的质量控制实践
1. ?动力电池多层极耳焊接?
2. ?航空航天钛合金组件?
四、突破质量瓶颈的技术路径
1. ?多物理场耦合控制?
2. ?材料界面改性技术?
3. ?量子传感检测?
五、行业质量升级案例解析
结论
