导言

中频点焊机作为现代工业中不可或缺的焊接设备，其电极结构的设计直接关乎焊接质量、效率以及设备的整体性能。本文将围绕“中频点焊机电极结构是那样？”这一主题，深入探讨其结构特点，并提出一系列可能的解决方案，以期为读者提供全面而深入的理解。

电极结构的基本构成

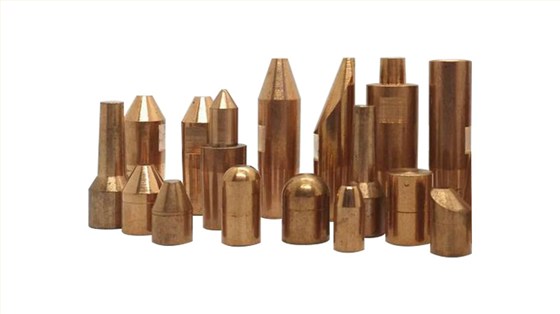

中频点焊机的电极结构主要由电极头、电极杆和电极臂三大部分组成。电极头是焊接过程中与工件直接接触的部分，通常由耐磨、导热性好的金属材料制成，其形状和尺寸根据焊接任务和工件形状的不同而有所变化。电极杆作为连接电极头和电极臂的桥梁，需具备柔韧性和耐磨性，以适应焊接过程中的运动和应力。电极臂则负责支撑整个电极结构，确保电极头能够准确、稳定地施加在工件上，通常由高强度、高刚性的金属材料制成。

面临的挑战与解决方案

焊接电流与电极尺寸

焊接电极的直径尺寸和端面直径尺寸对焊接电流影响显著。电极主体直径越大，电极端面直径越小，焊接电流密度就越大，单位面积上的焊接压力也随之增大。为解决这一问题，需根据不同的焊接工件厚度和结构，选择合适的电极材料和结构。例如，对于较厚的工件，可采用直径较大的电极以增加焊接深度；而对于薄板焊接，则需选用直径较小、端面更精细的电极以减少热影响区。

电极压力与熔核尺寸

电极压力对熔核尺寸同样具有重要影响。压力过高会导致压痕过深，加速电极变形和损耗；压力不足则易产生缩孔，影响焊接质量。因此，需根据焊接材料和工艺要求，精确控制电极压力。同时，可引入压力反馈系统，实时监测并调整电极压力，确保焊接过程的稳定性和一致性。

定位销与粘连问题

在焊接螺母等带孔工件时，定位销的使用尤为关键。然而，定位销与螺母之间的粘连问题一直是困扰业界的难题。为解决这一问题，可采用特殊材质的螺母电极和定位销，如KCF材质及可切削陶瓷等，以减少对螺纹的伤害和粘连现象。此外，还可设计弹性定位销结构，使定位销在焊接过程中能够自动调整位置，避免与螺母内孔发生直接接触，从而有效防止粘连和定位失效。

结论

中频点焊机电极结构的设计是一个复杂而精细的过程，涉及多个方面的考虑和权衡。通过合理选择电极材料、精确控制电极尺寸和压力、以及采用先进的定位销技术等手段，可以显著提升焊接质量和效率，降低生产成本和设备损耗。未来，随着科技的不断进步和工业的持续发展，中频点焊机电极结构的设计将更加智能化、精准化，为工业生产提供更加可靠、高效的焊接解决方案。
