导言

在工业制造中，不锈钢点焊机因其高效、节能的特性，被广泛应用于汽车、家电及金属加工等领域。然而，焊接质量的核心在于熔核的形成与稳定性。若熔核尺寸不足或存在缺陷，可能导致焊点强度下降，影响整体结构安全。本文围绕不锈钢点焊机的熔核质量判断方法，从检测手段、参数优化及电极管理三方面展开分析，为企业提供实用指导。

一、熔核质量检测方法：科学评估焊接效果

1. 超声波/X光检测

   - 不锈钢点焊机焊接后，可通过超声波或X光技术对熔核进行无损检测。超声波信号能反映熔核的厚度与形核过程，通过分析飞行时间（TOF）与菱形特征区大小，可预测熔核直径（如4 mm直径对应TOF为0.38 μs）。

   - X光检测则能直观观察熔核内部是否存在气孔、裂纹或缩孔，尤其适用于高精度焊接场景。

2. 金相实验

   - 通过剖切焊点并抛光后，使用2%硝酸酒精溶液腐蚀，可清晰观察熔核的几何尺寸及缺陷分布。例如，熔核直径需符合标准要求（如3 mm板厚要求熔核直径≥4 mm），且缺陷总面积不得超20%熔核面积。

3. 破坏性测试

   - 对焊点进行剪切或拉伸试验，若焊点能承受母材拉穿而未断裂，说明熔核质量合格；若焊点易剥离，则需调整焊接参数。

二、参数优化：精准控制焊接过程

不锈钢点焊机的熔核质量与电流、时间及压力密切相关：

1. 电流与时间匹配

   - 增大电流（如7.5-8.5 kA）可加速形核，但需避免过热导致飞溅。焊接时间延长（400-500 ms）可促进熔核均匀生长，需结合电流调整以平衡效率与质量。

2. 压力调节

   - 焊接压力需根据不锈钢厚度动态调整。薄板建议0.3 MPa，厚板需提升至0.5 MPa，以确保充分接触并减少锌层粘附风险。

三、电极管理：保障焊接稳定性

1. 电极类型选择

   - 推荐使用铜钨镶嵌复合电极，铜材质保证导电性，钨块嵌入区域增强耐高温性能，减少因锌层扩散导致的电极合金化问题。

2. 电极维护

   - 定期清理电极端面残留物，变形超过20%时需更换或修整。保持冷却水循环通畅（进水温度5-30℃），防止电极过热变形。

四、安全与效率并重：操作规范

1. 环境要求：焊接区域需远离易燃物，5米内不得放置氧气瓶或乙炔瓶。

2. 防护措施：操作者须佩戴绝缘手套、护目镜及防火服，避免高温飞溅伤害。

结论

不锈钢点焊机的熔核质量是焊接工艺的核心指标。通过超声波/X光检测、金相实验及破坏性测试，可全面评估熔核的尺寸与缺陷；优化电流、时间及压力参数，可提升焊接稳定性；定期维护电极则能延长设备寿命。企业应建立标准化检测流程，结合科学参数设置与规范操作，确保每一道焊点都符合质量标准，助力高效、安全的智能制造。

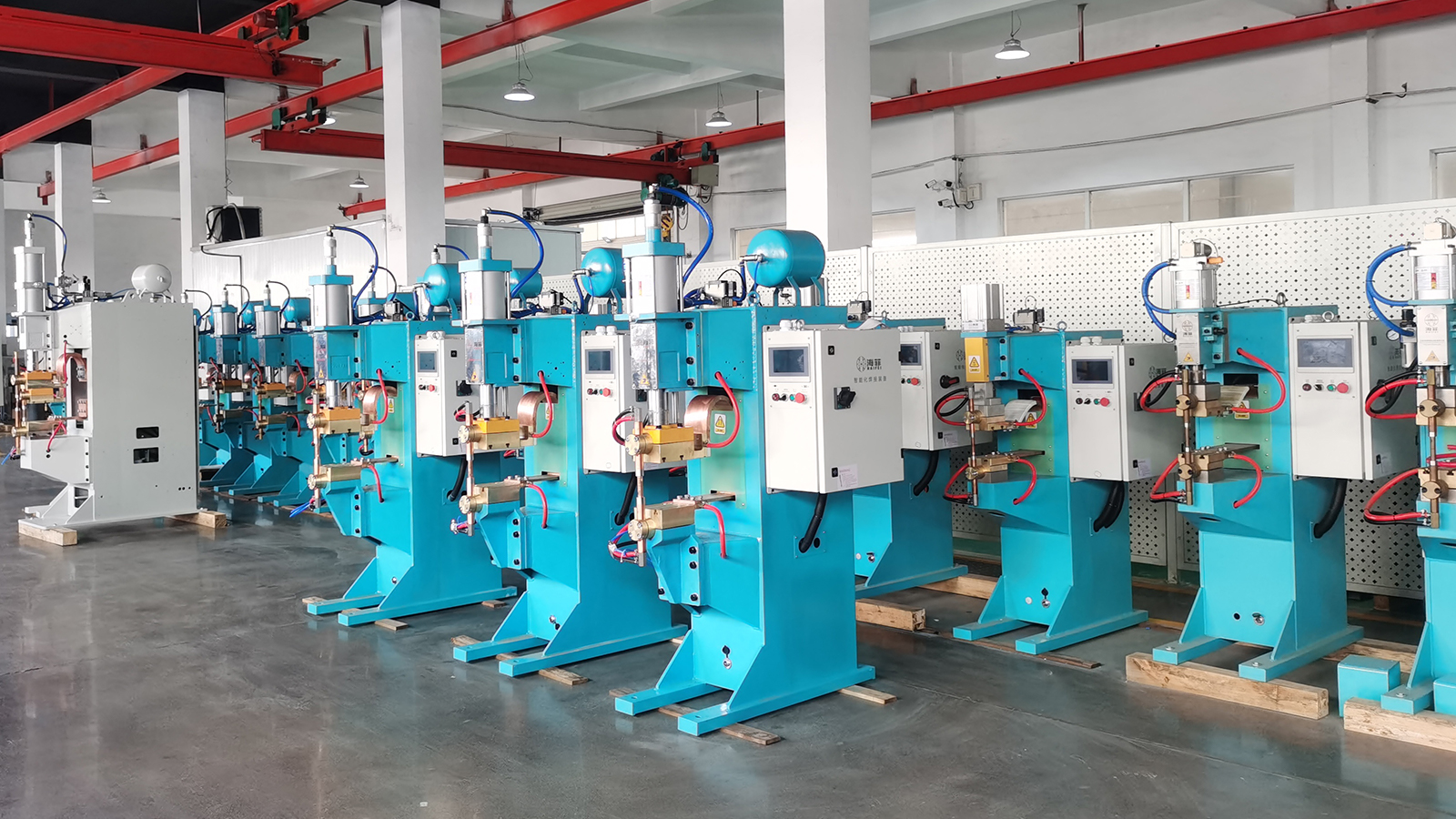

无锡海菲焊接设备有限公司是电阻焊工艺及智能化设备研发生产型企业，我们拥有核心技术：控制器变压器自主研制并且拥有AI焊接过程监控检测系统，主要应用于汽车零部件、低压电器、白色家电等行业。可根据客户需求，研发定制各种需求的电阻焊机和自动化焊接设备等，为企业转型升级提供合适的自动化整体解决方案，助力企业降本增效。如果您对我们的电阻焊设备及自动化感兴趣，请联系我们。
