导言

变压器散热片作为变压器核心散热部件，直接决定设备运行稳定性和使用寿命，其焊接生产线以“定位精准、点焊固形、缝焊密封”为核心流程，围绕“高强度、高密封、低变形”的核心目标，配套专用设备，以下从核心流程、焊接设备、焊接要求、焊接难题四方面详解。

一、变压器散热片焊接生产线核心流程

1.定位工序：作为焊接的前置核心，需将散热片本体、散热管、端板等零部件精准对位，避免后续点焊偏移、缝焊漏焊，保障焊接一致性；

2.点焊工序：作为过渡固化工序，通过高频点焊机对定位完成的部件进行点状焊接，将各部件临时固定，防止缝焊时发生位移、变形；

3.缝焊工序：通过连续缝焊形成密闭焊缝，保证密封性能与结构强度，是散热片焊接的关键工序。

二、焊接涉及的核心设备

1.定位工序设备：精密定位工装台、视觉定位系统、自动上料与对位装置，实现快速精准装夹；

2.点焊工序设备：逆变式高频点焊机、多工位点焊机器人、点焊质量检测装置；

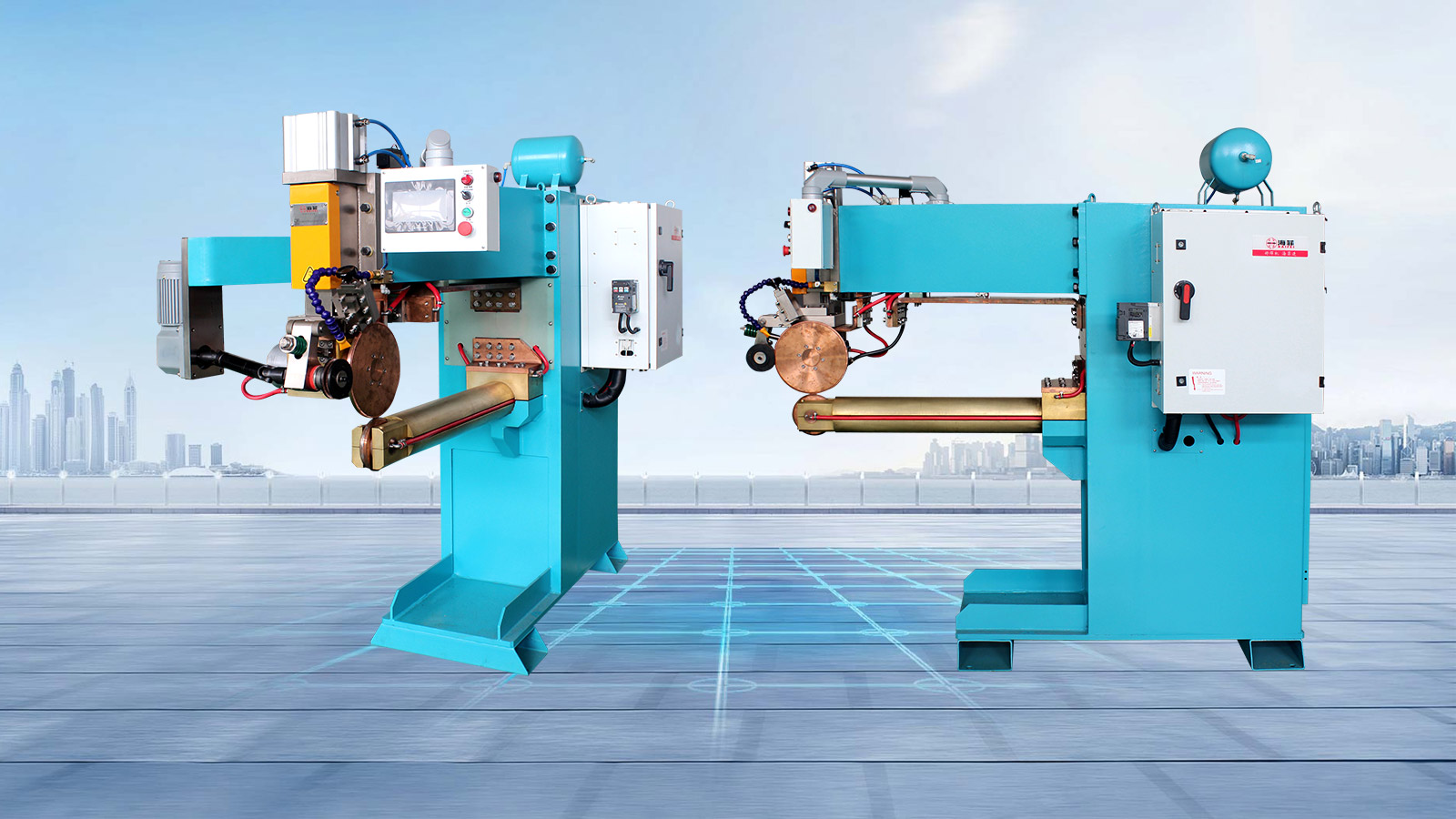

3.缝焊工序设备：滚盘式缝焊机、气体保护缝焊机、焊缝整形设备，实现连续密封焊接与表面平整；

4.配套辅助设备：板材清洗机、冷却系统、输送线、废品分拣装置、焊缝泄漏检测设备。

三、变压器散热片焊接核心要求

1.定位要求：零部件对位精准，散热管与散热片本体的贴合间隙在合理范围；定位后零部件夹紧牢固，无松动、位移；定位过程中不损伤板材表面。

2.点焊要求：点焊点位均匀，间距合理，无虚焊、脱焊、焊穿、气孔等缺陷；点焊后零部件无明显变形；焊点表面平整，无明显凸起、毛刺，减少后续缝焊时的焊缝缺陷。

3.缝焊要求：焊缝连续密闭，无漏焊、假焊、气孔、裂纹等缺陷，水压测试无泄漏；接头强度能够承受变压器油的压力和设备振动；焊缝外观平整、耐腐蚀。

4.通用要求：焊条、焊丝与散热片母材匹配；车间温湿度控制在合理范围；操作人员需经过专业培训，熟悉设备操作和焊接参数调节。

四、变压器散热片焊接核心难题

1.定位工序难题：薄件易变形、工装换型慢、人工定位一致性差，导致间隙不均、偏移。

2.点焊工序难题：薄板热输入难以精准控制，易出现虚焊、焊穿与变形；电极磨损、参数匹配不当影响焊点稳定性。

3.缝焊工序难题：滚盘压力与速度不稳易造成漏焊、气孔；连续焊接热量累积导致整体变形；不锈钢焊接易氧化。

4.通用难题：批量生产质量一致性差，焊缝返修易产生二次变形，高端材质焊接难度更高。
