导言

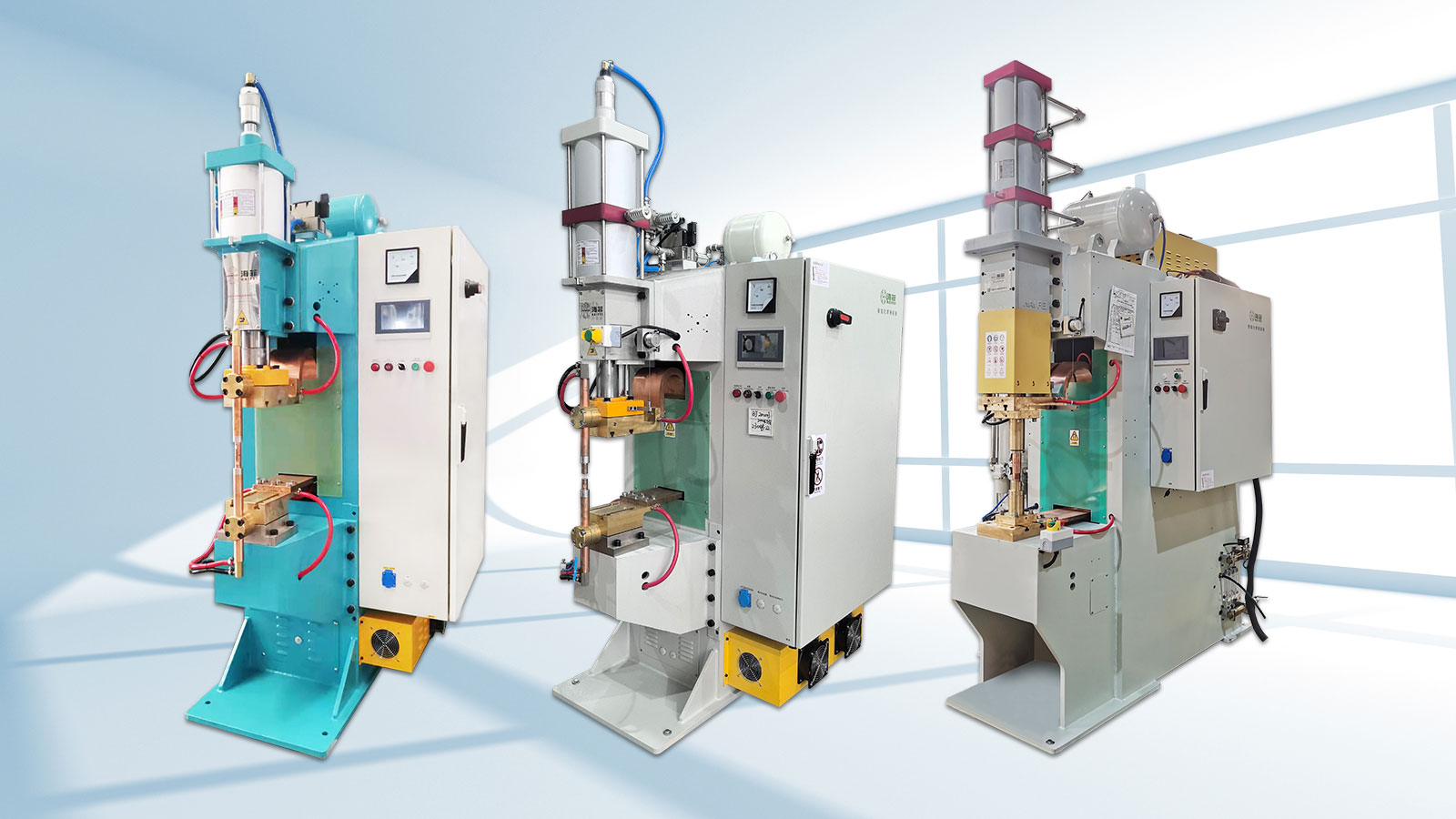

储能点焊机适配钣金小件、薄壁冲压件、精密五金件焊接，具备变形小、焊点美观、生产效率高的优势。但生产过程中，经常出现工件跑偏、错位、焊点偏移、尺寸超差等问题。小件点焊偏移，多数为夹具定位结构缺陷导致，并非设备参数问题。钣金小件自重轻、刚性差、接触面光滑，电极下压冲击容易产生滑移，批量生产会累积尺寸偏差，造成产品报废、装配不良、返工率升高等情况。

一、小工件点焊偏移核心原因

小件自身抗冲击、抗震动能力弱，点焊瞬时压力和震动容易带动工件滑移；传统夹具仅靠单边挡板限位，工件前后左右存在活动间隙，无法有效锁死；钣金件存在翘曲等情况，摆放贴合不实，受压后容易打滑；板材表面光滑、摩擦力小，进一步增加偏移概率。

二、定位偏移造成的生产不良

工件偏移会造成焊点歪斜、受力不均、焊接强度不达标；产品装配尺寸超差，出现配合间隙异常、无法装配等问题；板材贴合错位，引发虚焊、脱焊，焊点质量不稳定；批量产品一致性差、良品率波动大，人工校正耗时费力，对生产效率造成较大影响。

三、传统简易夹具的主要问题

车间常用的简易挡板等粗放式定位方式，仅能单向限位，工件活动间隙偏大；缺少预压、防窜结构，工件容易悬空翘曲，下压过程中存在侧滑、后退情况；分体式定位结构长期受震动影响容易松动走位，定位精度差、换产繁琐，难以适配精密小件批量焊接生产。

四、夹具改良落地方案

1.加装闭环限位结构，缩减活动间隙

根据工件外形制作封闭式定位卡槽，异形小件采用仿形定位结构，全方位限位工件，减少工件窜动、旋转、偏移情况，实现放件即可对位，缩减多余活动间隙。

2.增加弹性预压结构，缓解焊接冲击滑移

焊接前提前压紧工件，改善板材悬空、翘曲、松动问题。电极下压时工件固定效果更好，减少点焊冲击、震动带来的滑移问题，提升批量焊接一致性。

3.增设定位限位柱，统一摆放基准

针对带孔、异形、对称小件，加装固定限位柱，固定工件摆放角度与位置，减少人工摆放偏差、工件反向放置、角度偏移问题，保证每件产品对位统一。

4.定位面防滑处理，改善微量打滑

对夹具接触面做磨砂、防滑纹路处理，增大工件与夹具的摩擦力，改善台面过滑导致的微滑移问题。

5.采用整体式工装，减少基准偏移

将传统分体靠尺改良为整体一体式工装，无拼接、无松动点位，降低焊接震动引发的基准走位问题，保障长期生产定位精准稳定。

6.优化电极避位，规避侧向干涉

在焊接位置预留专用避位空间，减少电极下压擦碰夹具产生的侧向推力，保证电极垂直下压、无摩擦干涉，降低侧向偏移概率。

7.模块化快换设计，兼顾精度与效率

多品类小件生产采用统一底座搭配快拆定位模块，定位标准统一，兼顾焊接精度与换产效率。

五、配套简易辅助工艺

夹具改良后，配合简易参数优化可大幅改善偏移不良：开启预压延时功能，先压实工件再放电，缓解瞬时冲击滑移；采用适中焊接压力，避免低压打滑、高压压塌工件；定期校正电极垂直度，保障垂直下压状态；每班清理夹具台面焊渣、铁屑，减少工件贴合倾斜产生的隐性偏移。
