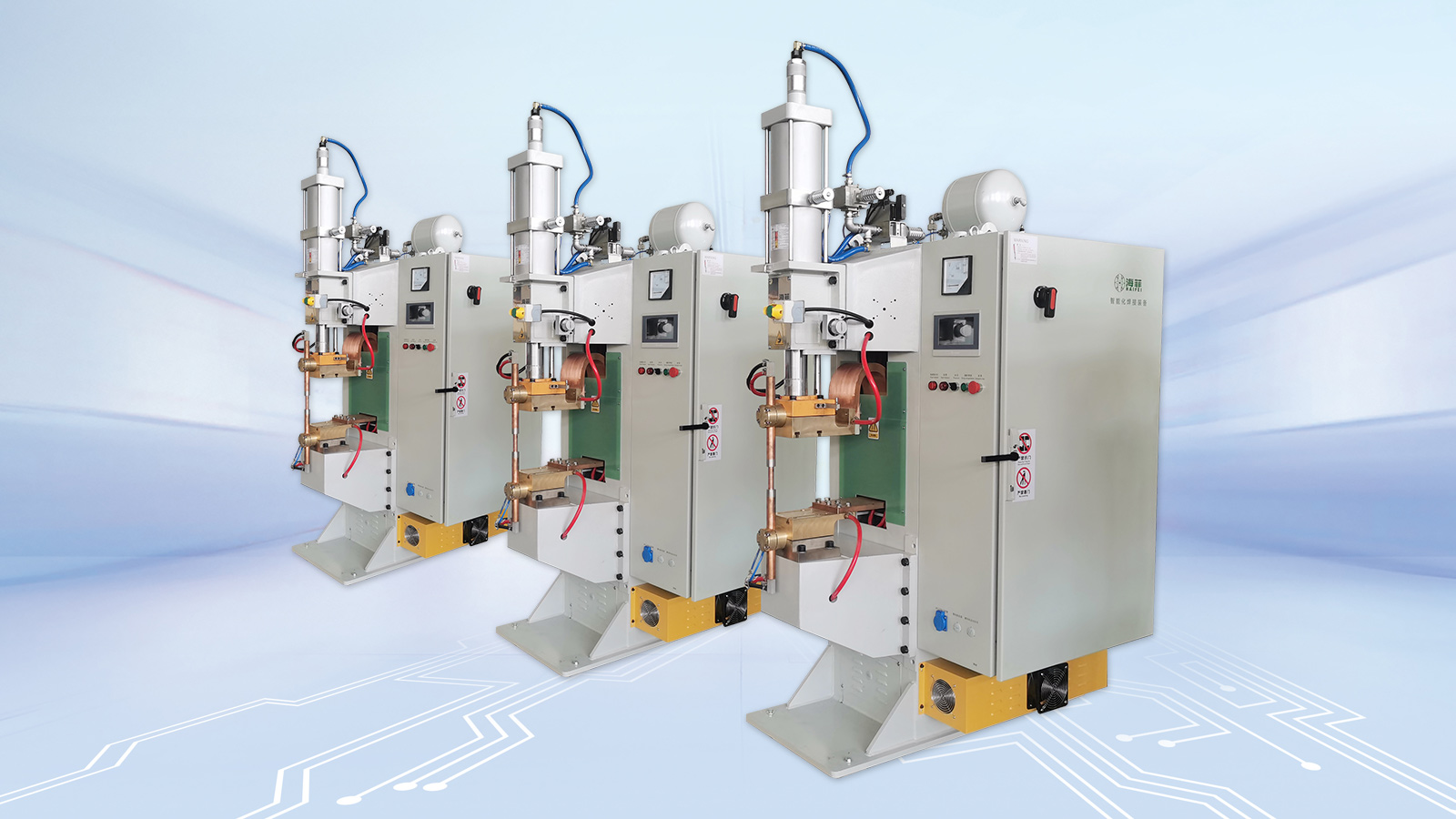

导言

某新能源汽车电池工厂通过升级储能点焊机的电容组模块，将单次焊接能耗降低28%；而某航天制造企业因电极系统设计缺陷，导致钛合金舱体焊接合格率骤降40%。这些案例揭示：储能点焊机的性能直接取决于关键部件的协同工作。作为集?高能脉冲技术?（瞬时电流达100kA）与?精密机械控制?（定位精度±0.01mm）于一体的工业设备，其核心部件涵盖?能量存储单元?、?能量释放单元?、?精密执行机构?三大系统。本文将深入解析储能点焊机六大核心组件的技术特性与选型要点。

一、电容组模块：能量存储核心

1. ?多层膜电容技术参数?

参数项 工业级标准 军工级标准

容量范围 10-200mF 50-500mF

耐压等级 450-2000VDC 600-3500VDC

ESR值 ＜5mΩ ＜2mΩ

寿命次数 50万次 100万次

某新能源企业实践?：

采用双极性铝电解电容组（容值120mF±1%），实现0.3ms内完成98%能量释放。

2. ?电容组拓扑结构?

模块化设计优势?：

支持并联扩容（单机最大支持32组并联）

智能均压控制（电压差＜0.5%）

故障隔离机制（单组故障不影响系统）

二、电极系统：能量释放终端

1. ?电极头材料对比?

材料类型 导电率(%IACS) 软化温度(℃) 适用场景

铬锆铜(CuCrZr) 85% 550 通用金属焊接

钨铜(WCu) 45% 1200 高熔点合金焊接

弥散铜(Al?O?-Cu) 90% 600 精密电子件焊接

某3C企业案例?：

采用梯度复合电极（端部CrZrCu/基体CuW），使电极寿命从5万次提升至25万次。

2. ?压力执行机构?

伺服驱动系统参数?：

指标项 标准值

最大压力 3000N

响应时间 ≤5ms

重复定位精度 ±0.005mm

某汽车零部件厂升级?：

采用直线电机驱动系统，将加压速度提升至200mm/s，焊接效率提高40%。

三、能量控制单元：精密放电大脑

1. ?IGBT放电开关特性?

参数项 工业级模块 定制化模块

耐压等级 1700V 3300V

峰值电流 50kA 100kA

开关速度 0.5μs 0.2μs

军工级保护设计?：

双重过流保护（硬件+软件）

主动式均流控制（电流偏差＜3%）

2. ?放电波形控制技术?

波形调制能力?：

text

Copy Code

单脉冲/多脉冲模式自由切换

脉冲宽度调节精度：±0.01ms

脉冲间隔调节范围：1-100ms

某航天企业应用?：

采用双峰脉冲波形（前导脉冲+主脉冲），将钛合金焊接熔深提升至1.2mm。

四、电源模块：能量输入通道

1. ?高频充电电源参数?

参数项 标准规格

充电功率 10-50kW

充电效率 ≥95%

纹波系数 ＜0.5%

响应时间 ＜10ms

智能充电策略?：

恒流-恒压自动切换

温度补偿充电（-20℃~60℃）

2. ?储能式电源优势?

某重工企业改造案例?：

配置超级电容缓冲模块（容量15F），将电网冲击电流降低80%，功率因数提升至0.99。

五、冷却系统：热管理保障

1. ?双循环冷却架构?

水冷系统技术指标?：

参数项 标准值

流量 6-12L/min

压损 ＜0.2MPa

温度控制精度 ±1℃

某电池企业创新方案?：

引入相变材料冷却板（PCM），将电容组工作温度稳定在45±3℃。

2. ?风冷系统优化设计?

强制对流参数?：

风速：8-15m/s

风压：800-1500Pa

导流效率：＞85%

六、结构框架：精密机械基础

1. ?C型机身力学性能?

参数项 标准要求

静态刚度 ≥500N/μm

动态谐振频率 ≥80Hz

重复定位精度 ±0.01mm

2. ?绝缘防护体系?

多层绝缘设计?：

防护部位 绝缘等级 耐压测试

电极臂 Class F 3kV/1min

电容舱 Class H 5kV/1min

控制柜 Class B 2kV/1min

结论

某动力电池龙头企业通过模块化升级，将储能点焊机的电容组更换时间从4小时缩短至15分钟；而某精密电子企业优化电极系统后，焊接良品率提升至99.998%。数据表明：核心部件的技术突破可使储能点焊机综合效能提升50%以上。随着碳化硅功率器件、液态金属电极等新技术应用，未来储能点焊机将向?超高速充放电?（＜0.1ms）、?智能自修复?、?能量回收利用?方向演进，开启精密制造新纪元。
