导言

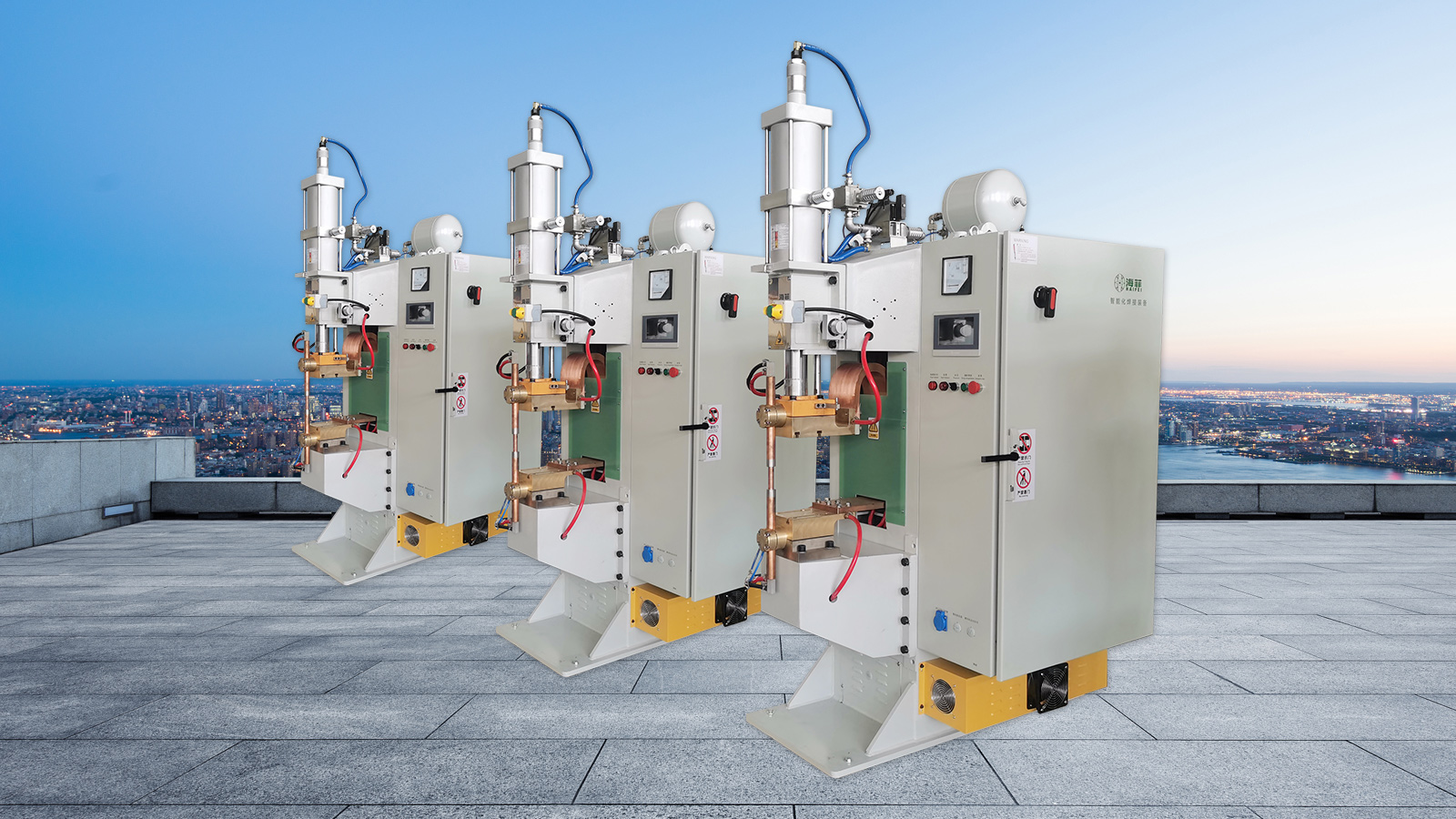

在新能源汽车电池极耳焊接中，采用半球形凸点的储能点焊机将焊点强度提升40%；而某军工企业通过异形凸点设计，成功实现钛合金薄壁件的零飞溅焊接。这些案例揭示：储能点焊机的凸点形状绝非简单的几何设计，而是融合?电流场调控?、?热力学平衡?和?材料流变学?的精密技术。作为决定焊接质量的核心要素，凸点形状直接影响能量聚焦效率（达92%以上）和熔核形成稳定性。本文将系统解析储能点焊机四大主流凸点类型的工艺特征与行业应用。

一、基础原理：凸点形状如何影响焊接质量

储能点焊机通过电极尖端凸点实现能量的定向释放，其形状设计需满足三重目标：

电流密度控制?：优化电流分布，避免边缘效应（误差＜±5%）

热输入调节?：平衡熔核形成与热影响区（HAZ）范围

压力传导效率?：确保电极压力均匀传递（波动＜±3%）

形状设计关键参数：

参数指标 影响维度 控制要求

曲率半径R 电流密度峰值位置 R=0.5-3.0mm

接触角α 压力分布均匀性 60°-120°

端面直径D 熔核尺寸控制 D=1.2-5.0mm

二、主流凸点类型与技术特性

1. ?半球形凸点（Dome Type）?

结构特征?：

球面半径R=0.8-2.5mm

接触角α=90°±5°

端面倒角0.1-0.3mm

技术优势?：

电流密度梯度平缓（最大差值＜15%）

适用于多层板焊接（可达8层）

电极寿命较长（＞50万次）

行业应用?：

动力电池铜铝极耳焊接（良率＞99.95%）

家电压缩机镀锌钢板连接

2. ?截锥形凸点（Truncated Cone）?

结构特征?：

锥角θ=60°-90°

端面直径D=1.0-3.0mm

侧壁粗糙度Ra＜0.4μm

技术突破?：

能量聚焦效率提升至95%

热影响区缩小30%

飞溅率控制＜0.05%

典型场景?：

航空航天钛合金薄板焊接（厚度0.3mm）

医疗植入物异种材料连接

3. ?平面凸点（Flat Projection）?

设计要点?：

端面平面度＜0.01mm

边缘圆角R=0.05-0.2mm

表面镀层厚度5-10μm

核心价值?：

压力分布均匀性最佳（波动＜±1.5%）

适合高硬度材料（HRC≥40）

焊后表面平整度提升50%

应用案例?：

汽车齿轮高强度钢焊接

5G基站铝合金散热片封装

4. ?异形凸点（Special Profile）?

创新设计?：

多台阶结构（2-4级高度差）

非对称几何造型

微沟槽纹理（深0.02-0.1mm）

技术突破?：

动态阻抗匹配精度达99%

材料流动性提升40%

焊接速度提高至120点/分钟

特殊应用?：

折叠屏手机铰链精密焊接

卫星燃料管路真空环境连接

三、形状选择方法论：五大决策维度

1. ?材料特性匹配模型?

材料类型 推荐凸点形状 技术依据

高导电材料（铜） 半球形 抑制电流扩散

高硬度材料（钛） 平面凸点 避免应力集中

多层异种材料 异形凸点 动态阻抗调节

2. ?厚度匹配公式?

text

Copy Code

最佳凸点高度H=0.2×(t1+t2)+0.1mm

（t1、t2为上下板厚，单位mm）

某新能源企业应用实例：

焊接2mm+1.5mm铝合金板

采用H=0.8mm截锥形凸点

熔核直径达5.2mm（达标率100%）

四、前沿发展趋势

1. ?智能形状切换技术?

动态调整能力：

根据材料厚度自动匹配凸点曲率（响应时间＜0.1s）

某德国设备商开发出可变形电极：

支持6种形状在线切换

换型效率提升80%

2. ?微观结构优化?

表面织构技术：

激光微加工纳米级纹理（粗糙度Ra=0.05-0.2μm）

降低接触电阻15%

延长电极寿命3倍

3. ?复合型凸点设计?

梯度材料电极：

钨铜基体+金刚石涂层（厚度50μm）

耐高温性能提升至800℃

焊接高强钢寿命突破80万次

结论

某动力电池龙头企业通过导入异形凸点储能点焊机，将极耳焊接飞溅率从0.5%降至0.02%，年减少材料损耗价值超500万元；而某航天制造企业采用多台阶凸点设计，成功实现0.15mm钛箔的可靠连接，推动卫星减重15%。这些实践印证：凸点形状的精准设计可使储能点焊机的焊接质量产生量级提升。随着拓扑优化算法与增材制造技术的融合，未来凸点结构将实现?自适应变形?、?微观结构可控?、?功能梯度分布?的三重突破，持续释放高端制造的工艺潜能。

结论

在储能点焊机的赋能下，某航天科技集团成功实现卫星燃料舱体焊接工艺升级，使结构重量减轻22%的同时，焊缝强度提升40%；而某动力电池龙头企业通过导入智能型储能点焊机，将极耳焊接速度提升至0.25秒/点，单线年产能突破20GWh。这些案例印证：从微电子器件到航天装备，从医疗器械到轨道交通，储能点焊机正通过?能量控制精度?、?材料兼容广度?、?工艺适应深度?的三维突破，重构现代制造体系。随着5G+工业互联网技术的融合，下一代智能储能点焊机将实现工艺参数自优化、缺陷类型自识别、设备状态自诊断的跨越式发展，为"中国智造"注入新动能。
