导言

在新能源汽车、航空航天及消费电子等高端制造领域，铝合金因其轻量化与高强度特性成为核心材料。而铝板点焊机作为实现铝合金高效连接的关键设备，其选型直接影响焊接质量与生产效率。本文将系统解析铝板点焊机的分类、技术特性及适用场景，为企业提供科学选型依据。

一、铝板点焊机的核心分类与技术特性

1.中频逆变式铝板点焊机

-技术优势：采用1-4kHz逆变电源，直流输出消除趋肤效应，焊接电流密度可达150A/mm²。动态响应时间≤0.5ms，焊接合格率高达99.5%。

-能耗表现：单位焊点能耗从传统工频焊机的1200J降至720J，节能效果显著。

-典型应用：适用于新能源汽车动力电池箱体（如1.2mm+1.5mm异厚铝板焊接）、航空航天蒙皮等高精度场景。

2.工频交流式铝板点焊机

-技术局限：基于50/60Hz交流电源，热输入不均导致熔核成形不完整，6061铝合金接头强度仅180-210MPa。

-适用场景：适合建筑铝材、家电外壳等低精度焊接需求，但需频繁修磨铜电极（寿命约3000-5000点）。

3.电容储能式铝板点焊机

-独特优势：瞬时放电（5-10ms）释放80kA峰值电流，可稳定焊接0.2mm超薄铝箔，热影响区宽度≤0.15mm。

-典型应用：手机中框、柔性电路板等精密电子元件焊接，电网需求低（15kVA设备即可完成传统50kVA焊机的工作）。

4.机器人集成式铝板点焊机

-智能化特点：六轴机械臂（重复定位精度±0.05mm）+3D视觉定位系统，编程效率提升80%。

-质量保障：动态电阻检测模块实时反馈焊接质量，不良品率≤0.03%。

二、科学选型的关键考量因素

1.材料特性

-铝板厚度：超薄板（<0.5mm）优先选择电容储能式铝板点焊机；中厚板（0.5-3mm）推荐中频逆变式设备。

-表面处理：焊接前需彻底清除氧化膜（如酸洗或机械打磨），避免因导电性差导致虚焊。

2.生产需求

-精度要求：高精度场景（如新能源汽车车身）需选用中频逆变式或机器人集成式铝板点焊机。

-批量效率：自动化生产线建议搭配机器人集成设备，单点焊接时间缩短至1.5秒以内。

3.成本控制

-工频交流式设备初期投资较低，但长期维护成本（如电极损耗）较高；中频逆变式设备虽一次性投入大，但节能与稳定性优势显著。

三、行业应用案例参考

-新能源汽车领域：某车企采用中频逆变铝板点焊机焊接电池箱体，熔核直径偏差≤±0.1mm，生产效率提升40%。

-消费电子领域：某手机厂商使用电容储能式铝板点焊机焊接中框，热影响区宽度控制在0.15mm以内，良品率高达99.8%。

结论

铝板点焊机的选择需结合材料特性、工艺精度及生产规模综合考量。中频逆变式设备凭借高效节能、高精度等优势成为高端制造首选，而工频交流式设备则适合基础需求。随着技术迭代，机器人集成式铝板点焊机正推动焊接工艺向智能化、自动化迈进。企业应根据实际需求科学选型，充分发挥铝板点焊机的技术价值，提升产品质量与市场竞争力。

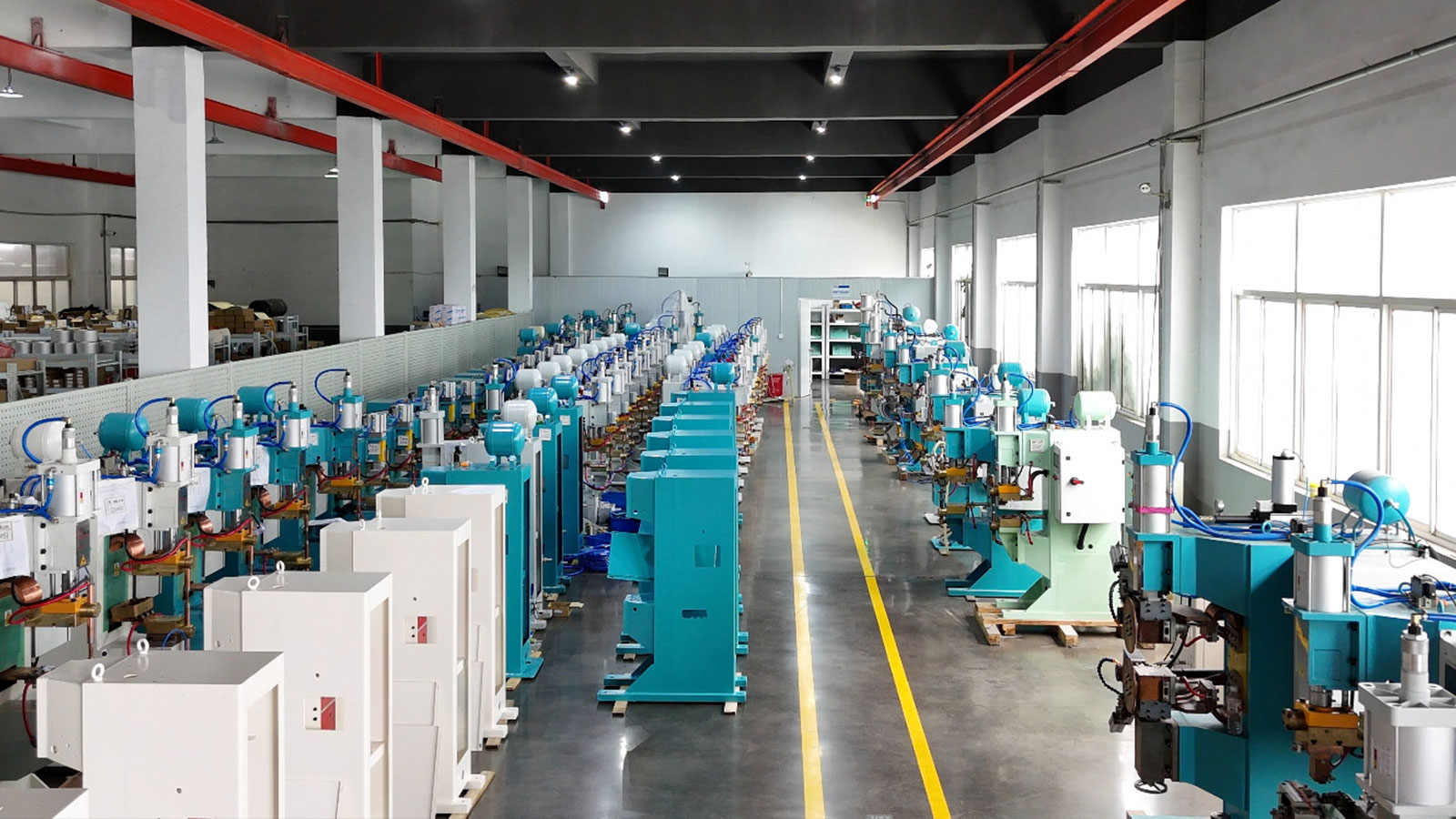

无锡海菲焊接设备有限公司是电阻焊工艺及智能化设备研发生产型企业，我们拥有核心技术：控制器变压器自主研制并且拥有AI焊接过程监控检测系统，主要应用于汽车零部件、低压电器、白色家电等行业。可根据客户需求，研发定制各种需求的电阻焊机和自动化焊接设备等，为企业转型升级提供合适的自动化整体解决方案，助力企业降本增效。如果您对我们的电阻焊设备及自动化感兴趣，请联系我们。
