导言

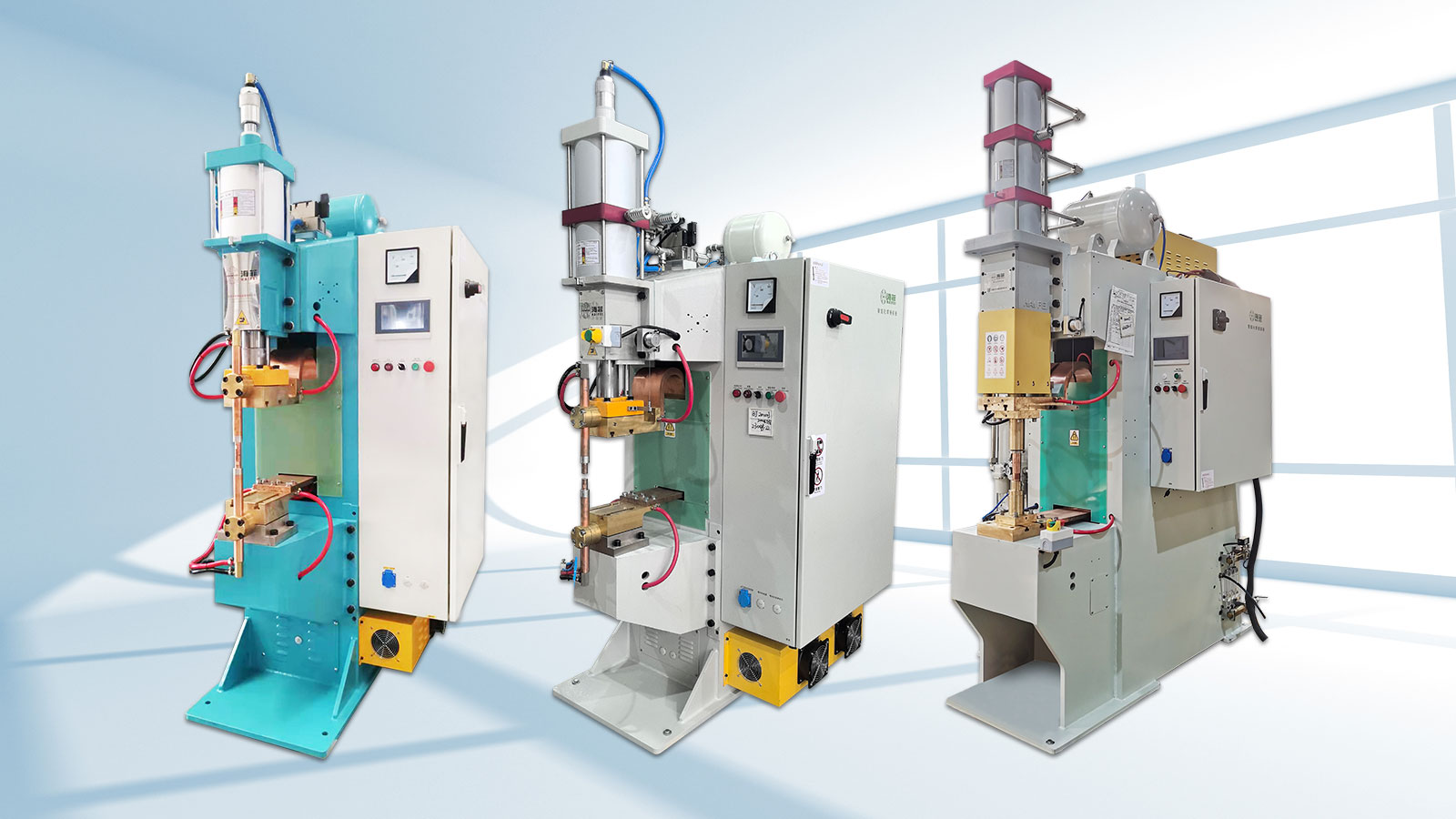

电容储能点焊机发热小、速度快、无焊接飞溅，常用于五金、家电、新能源的板材与螺钉焊接作业。薄板焊接过程中易出现板材压坑、翘曲、螺钉歪斜等变形问题，影响产品外观与装配精度。

一、常见焊接变形及危害

1.焊接压力、能量过大，板材被挤压形成压坑，造成尺寸及外观不良。

2.焊接热量集中不均，板材冷热收缩不一致，产生应力，出现鼓包、波浪翘曲。

3.工装定位不稳、受力不均，焊接冲击导致螺钉歪斜、走位，无法正常装配。

4.多颗螺钉焊接顺序混乱，应力不断累积，造成整板扭曲、边框变形。

二、工件变形核心原因

1.局部热量集中，焊接区域快速升温、周边常温刚性固定，冷却收缩不均引发凹陷、翘曲。

2.焊接参数不合理，能量过高、放电过快造成热区过大；压力不当引发虚焊移位或板材压塌。

3.板材悬空、支撑不足、夹具不牢，工件缺少刚性约束，焊接极易变形。

4.连续单向焊接导致应力无法释放，持续堆积造成整板扭曲变形。

5.电极磨损、粘料不平，热量与压力传递不均，设备散热差，进一步加重变形问题。

三、防变形实操优化方法

（一）优化焊接参数，降低热应力

薄板采用低能量、平缓释能模式，避免瞬间爆热，减少板面凹陷与冲击变形。搭配适中焊接压力，保证工件贴合紧密，焊后适当保压冷却，释放内部应力，降低收缩变形。

（二）加固工装支撑，刚性控形

板材底部采用全覆盖垫板支撑，杜绝悬空；采用多点对称缓冲加压固定，保证板面受力均匀，避免压力冲击造成板材塌陷、螺钉歪斜。

（三）优化焊接顺序，分散应力

采用对角、跳跃、对称间隔焊接，避免连续单向施焊，让应力相互抵消。密集焊点分段焊接，避开板材边缘位置；批量生产前先低能量预固定，矫正螺钉位置，再正式焊接。

（四）规范电极维护与工件预处理

保持电极平整干净，磨损后及时打磨更换，保证压力与热量传递均匀。焊前清理板材、螺钉表面油污与氧化杂质，选用优质耐磨电极，稳定焊接状态，减少局部发热变形。

（五）精密工件辅助控形工艺

高精度工件可使用水冷工装快速散热，缩小热影响区域。超薄板材可提前做微量反压预处理，利用焊接收缩应力抵消形变，保障板面平整。
