导言

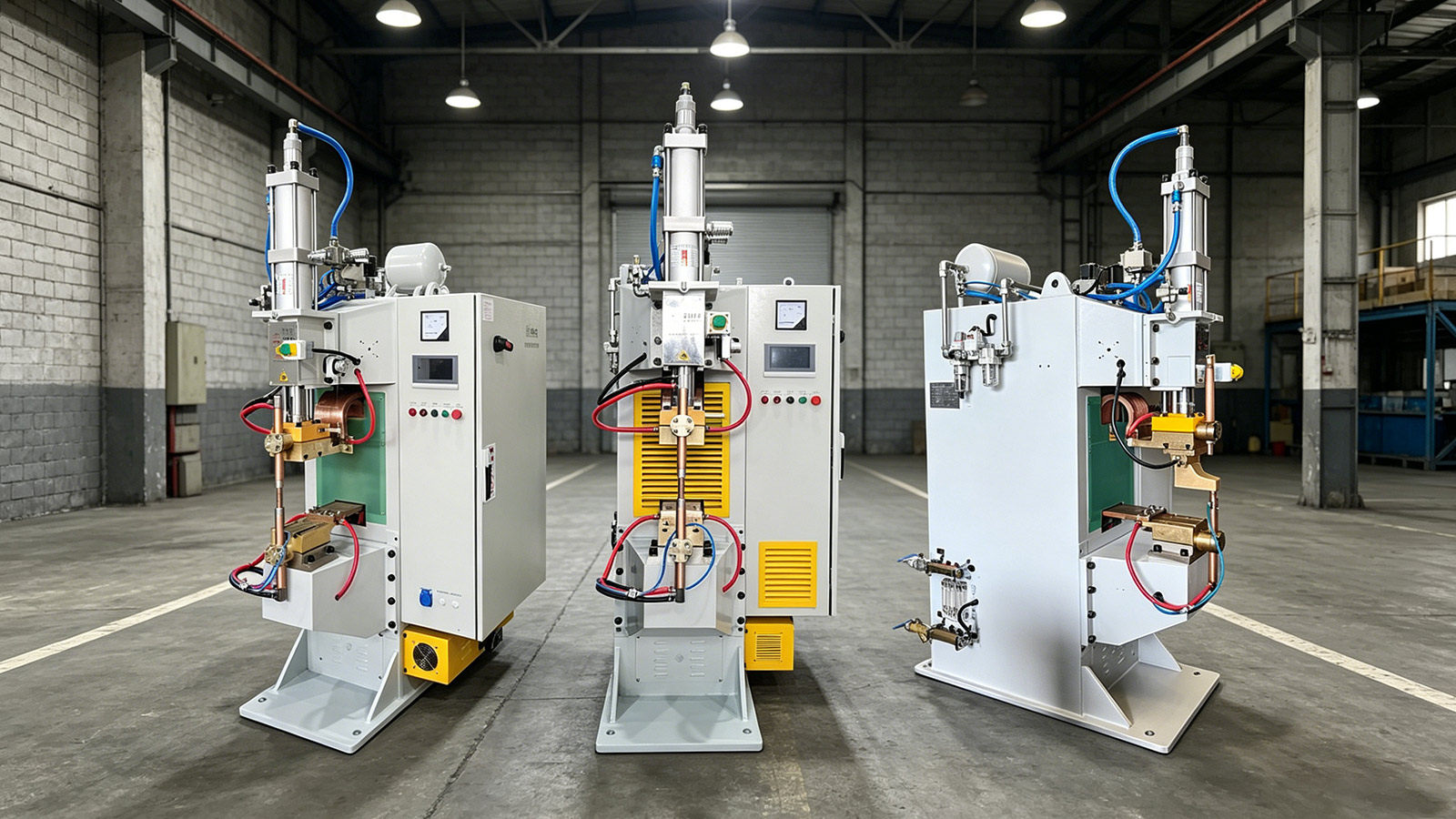

钣金产品大多采用凸焊螺母固定，电容储能点焊机焊接速度快、变形小，适合批量生产。但钣金板材偏薄、容易变形、表面带有油污和镀层，焊接容错率低，生产中经常出现螺母虚焊、扭力不够、震动脱落等问题。多数假焊外观正常，但内部熔合不密实，是生产中最常见的隐性不良。

一、虚焊、扭力不足核心原因

1.压力不匹配：压力过小，板材与螺母贴合不严，焊接熔合不实、扭力偏低；压力过大，未固化焊点被压空压塌，形成假焊，极易脱落。

2.能量不合理：能量偏低，凸点熔深浅、焊点不牢；能量过高，薄板焊点过烧脆化，震动后容易开裂脱落。

3.接触面含杂质：板面油污、氧化皮、镀层粉尘，焊接后形成隔离夹层，金属无法正常熔合，造成批量虚焊。

4.未稳压提前放电：无预压稳压流程，工件未压实就焊接，间隙不均，扭力不稳定、局部虚焊。

5.电极状态不良：电极磨损、积碳、粘料、端面不平，导电受力不均，螺母熔合不一致，扭力波动大。

6.板面悬空不实：钣金翘曲变形，焊接位置悬空，间隙打火，导致焊点残缺、强度不足。

7.螺母来料不良：螺母凸点变形、残缺、高度不足，无法形成完整熔核，焊接强度先天不足。

8.连续焊接积热：长时间量产升温，焊点组织疏松，生产后期批量出现扭力衰减、虚焊。

二、虚焊不良快速识别

1.焊点外观完好，但扭力偏低、容易打滑脱落；

2.拆解螺母，焊接面有黑色夹层、分层未熔合；

3.螺母单边熔合、单边虚焊，扭力极不稳定；

4.批量焊接时好时坏，不良无规律；

5.静态牢固，轻微震动、磕碰就脱落。

三、根治虚焊、扭力不足工艺要点

1.稳压压实消间隙：优先保证压力稳定，开启预压、稳压功能，工件压实贴合后再放电。压力适中，不压塌板面、不留间隙，杜绝假焊虚焊。

2.合理匹配焊接能量：采用平缓释能焊接，保证凸点均匀熔合。以焊点饱满、无过烧、无炸火为准，提升焊点韧性，避免脆化脱落。

3.焊前彻底清洁：清理焊点油污、粉尘、氧化杂质，镀锌板轻微打磨氧化层，保证焊接面干净，杜绝夹层隔焊。

4.常态化保养电极：每班修磨、清洁电极端面，保持平整干净，保证导电受力均匀，焊点熔合一致、扭力稳定。

5.杜绝悬空焊接：焊接位置底部加垫板刚性垫实，校平翘曲工件。及时清理工装铁屑、焊渣，防止工件顶起间隙。

6.规范量产焊接节奏：多螺母采用对角跳焊，避免局部积热。量产预留散热时间，禁止不良焊点原位补焊，防止焊点脆化开裂。

7.严控螺母来料：检查螺母凸点状态，淘汰凸点变形、残缺、高度不足的不良螺母，从源头保证焊接强度。
