导言

在新能源汽车、航空航天等高端制造领域，铝板点焊质量直接决定产品的结构强度与使用寿命。由于铝合金特有的高导热性、易氧化性等材料特性，?铝板点焊机?的焊接前准备工序较普通钢材复杂3-5倍。本文将系统解析铝板点焊前的八大核心准备流程，揭示科学化预处理对提升焊接合格率的关键作用。

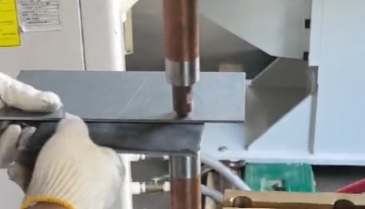

一、材料预处理：突破铝板焊接的技术瓶颈

1. 表面氧化层清除

铝板在空气中会自然生成5-10nm的Al?O?氧化膜（电阻率10¹?Ω·cm），需采用化学或物理方法处理：

化学清洗?：使用10%NaOH溶液浸泡2-3分钟，配合硝酸中和，使表面粗糙度Ra≤0.8μm

机械打磨?：采用120目砂轮打磨，配合压缩空气吹扫，确保30分钟内进入焊接工序

某新能源电池箱体生产企业实测显示，经专业处理的铝板接触电阻从150μΩ降至25μΩ

2. 板材矫平与定位

使用激光平面度检测仪，将铝板不平整度控制在≤0.3mm/m²。在动力电池托盘焊接中，?铝板点焊机?需配置真空吸附平台，实现0.05mm级定位精度，避免因错位导致的熔核偏移。

二、设备专项配置：铝材焊接的硬件保障

1. 电极头特殊处理

材质选择?：采用弥散强化铜（CuCrZr），硬度提升至HB120，寿命延长至8000点

端面造型?：设计R150mm球面电极，接触面积比钢焊增大40%，电流密度控制在80A/mm²

某家电企业改良电极后，6061铝合金焊接飞溅率从12%降至2.8%

2. 冷却系统升级

针对铝材焊接热累积效应，?铝板点焊机?需配备双循环水冷系统：

电极冷却水流量≥8L/min，温度控制在20±2℃

变压器油温稳定在55℃以下，确保输出电流波动≤±1.5%

三、工艺参数优化：科学设定的五大维度

1. 阶梯电流控制

开发三段式电流程序（预热-焊接-缓冷）：

预通电电流设为正式焊接的30%，持续时间50ms

主焊接阶段电流密度达120A/mm²，时间100-150ms

后热电流保持20%强度，消除收缩应力

某飞机蒙皮焊接应用显示，此模式使接头疲劳寿命提升至2.5×10?次

2. 动态压力调节

采用伺服电动缸压力系统，实现：

预压阶段：4000N压力破除氧化膜

焊接阶段：自动降压至2500N防止飞溅

保压阶段：3000N压力促进熔核致密化

实测数据表明，动态压力控制可使熔核直径波动范围缩小至±0.15mm

四、环境控制与试焊验证

1. 惰性气体保护

在焊接区域施加Ar+He混合气体（比例3:1），气体流量15-20L/min，使氧含量＜50ppm。某汽车企业实践表明，气体保护可使铝合金接头强度从210MPa提升至260MPa。

2. 标准化试焊流程

制作3×3焊点矩阵试片

进行撕裂试验：合格熔核应保留在任意一板

金相检测：熔透率≥板厚的25%，气孔率＜3%

某轨道交通企业通过试焊验证，将量产不良率控制在0.05‰以内

结论

铝板点焊前的系统化准备工作，是突破铝合金焊接技术瓶颈的核心环节。从表面处理、设备改造到参数优化，每个步骤都需依托?铝板点焊机?的专项功能实现精准控制。行业数据显示，科学的预处理可使焊接合格率从82%提升至99.6%，生产成本降低30%。随着智能传感、数字孪生等技术的发展，铝板焊接准备工序正朝着“参数自生成”、“质量自判断”的智能化方向演进。对于制造企业而言，建立标准化的预处理体系，将成为在轻量化制造赛道突围的关键竞争力。

无锡海菲焊接设备有限公司是电阻焊工艺及智能化设备研发生产型企业，我们拥有核心技术：控制器变压器自主研制并且拥有AI焊接过程监控检测系统，主要应用于汽车零部件、低压电器、白色家电等行业。可根据客户需求，研发定制各种需求的电阻焊机和自动化焊接设备等，为企业转型升级提供合适的自动化整体解决方案，助力企业降本增效。如果您对我们的电阻焊设备及自动化感兴趣，请联系我们。

本文标签：铝板点焊前的准备工作有哪些？精密焊接的质量基石 上一篇：中频点焊机点焊机接头质量要求解析：精密连... 下一篇：已经是最后一篇了
