导言

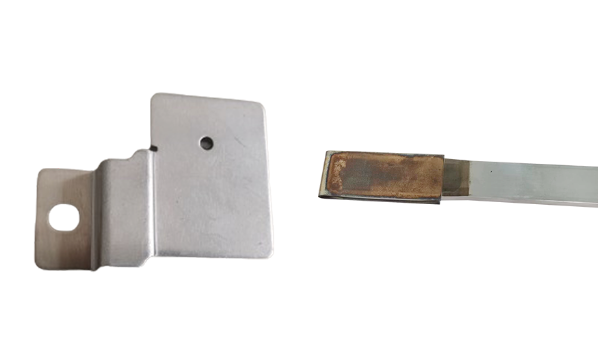

在新能源动力电池、储能电控导电配件生产中，铝扩散焊机焊接铝贴镍是常用的复合工艺，能够改善铝材易氧化、易腐蚀、接触电阻不稳、装配打滑等问题。

铝排和铝板虽然都是贴镍，但基材刚性、蓄热能力、形变特性、贴合状态完全不同，属于两套不能通用的工艺体系。

一、工艺不同的原因

铝排贴镍：铝排为实心厚型材，刚性强、不易变形、蓄热量大、散热慢。依靠稳定压力、充足温度和足够保温时间，完成界面原子渗透结合。工艺难点是热量穿透慢，容易表层受热充足、内层扩散不足。

铝板贴镍：铝板为薄板材，刚性弱、质地柔软、易受压变形，蓄热小、散热速度快。轻微压力就能贴合缝隙，但温度、压力稍高就会出现板面凹陷、鼓包、变形、材质脆化。工艺难点是控压防变形、控温防过烧。

二、核心工艺逻辑差异

1.焊接压力区别

铝排贴镍：采用中高压稳压焊接。铝排硬度高，需要足够压力压碎表层氧化膜、压实界面缝隙，让铝镍界面紧密贴合，保证原子充分扩散。压力不足会残留微小空隙，出现虚焊、镍片脱层、结合力不稳。

铝板贴镍：采用低压柔性焊接。薄板承压能力差，高压会直接压塌板面、造成凹陷变形、镍片错位翘边。压力只需保证界面贴合无空隙即可，重点防压塌、防形变。

2.温度与热量控制区别

铝排贴镍：采用中高温、长时恒温。铝排吸热慢、导热慢，需要充足热量和保温时间，破除顽固氧化层，让热量充分渗透界面，形成牢固的复合层，降低接触电阻。

铝板贴镍：采用中低温、短时控温。薄板升温快、散热快，高温和长时间保温会让铝材软化、材质变脆，同时产生脆性夹层。

3.保温保压与冷却时序区别

铝排贴镍：长保温、充足保压、慢速缓冷。降温慢、应力释放慢，长时间保压可以让界面结合更致密，避免快速冷却产生微裂纹，提升抗拉强度和稳定性。

铝板贴镍：短保温、适度保压、梯度冷却。薄板长时间高温受压会持续变形，影响平整度与尺寸精度。

4.模具与工装适配区别

铝排贴镍：保证整条工件压力均匀，重点规避局部压力不足、扩散不均的问题。

铝板贴镍：模具需干净无杂质，微小颗粒都会压穿薄板造成凹坑，同时保证全域受力、散热均匀，防止局部扭曲变形。

三、焊前预处理要求差异

铝排贴镍：清理贴合区域的油污和氧化皮，型材本身平整稳定，无需复杂整平处理，清洁到位即可稳定焊接。

铝板贴镍：除了双面清洁除氧化，还要提前整平板材，消除翘曲、波浪边。薄板对氧化、杂质敏感，轻微污染都会造成局部虚焊分层。

四、两类工件高频不良与成因

铝排贴镍常见不良：镍片局部脱层、手撕脱落、界面有微孔、内阻偏高、焊接强度不均。主要原因是压力不足、保温时间不够、氧化层清理不彻底、模具压力不均。

铝板贴镍常见不良：板面翘曲变形、镍片翘边错位、板材弯折脆裂。主要原因是压力偏大、温度过高、保温过长、板面受热不均，导致铝材过烧软化、形变报废。

本文标签：扩散焊 上一篇：超声波金属焊接机动力储能电池电芯软连接6... 下一篇：已经是最后一篇了
