导言

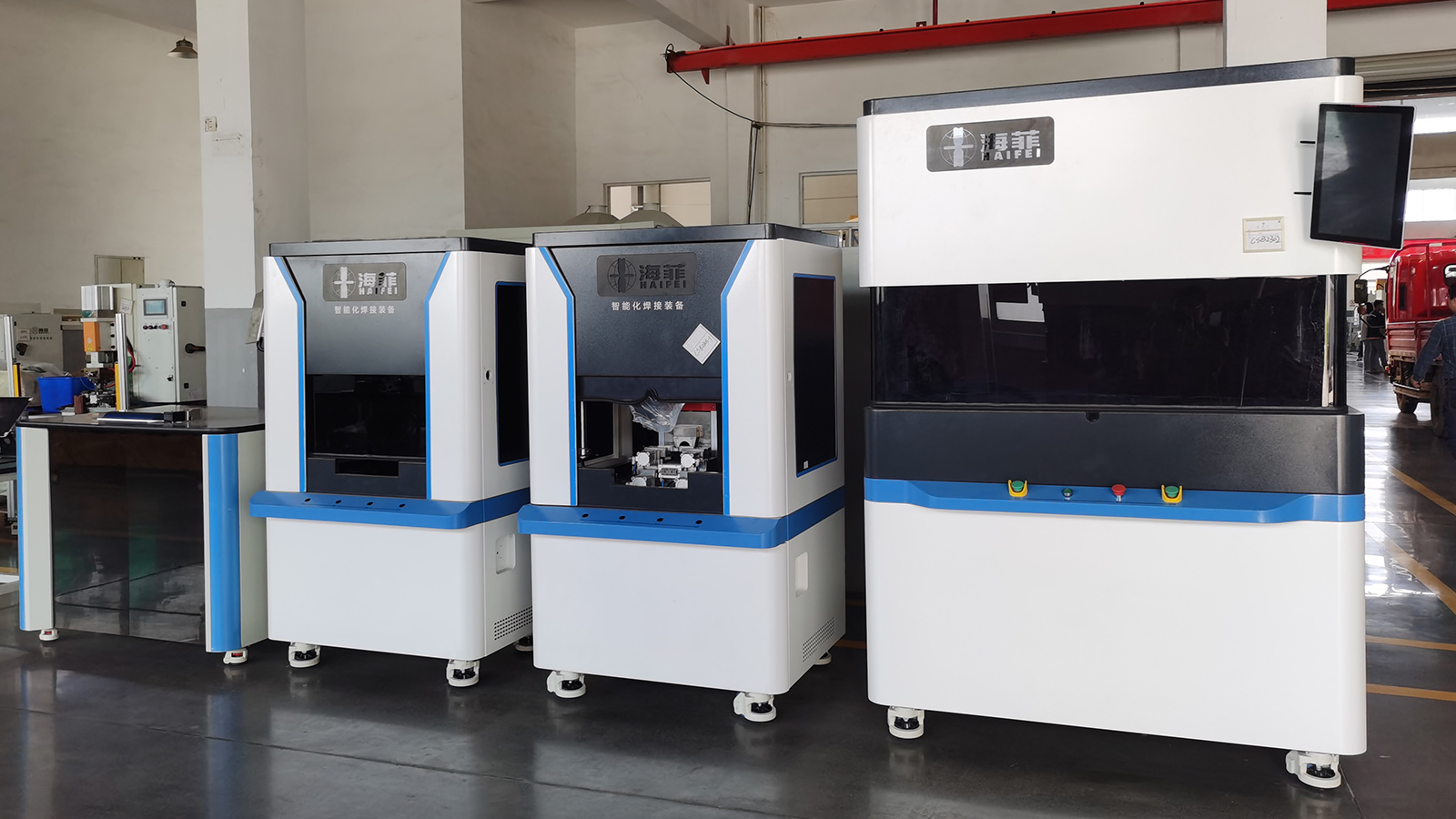

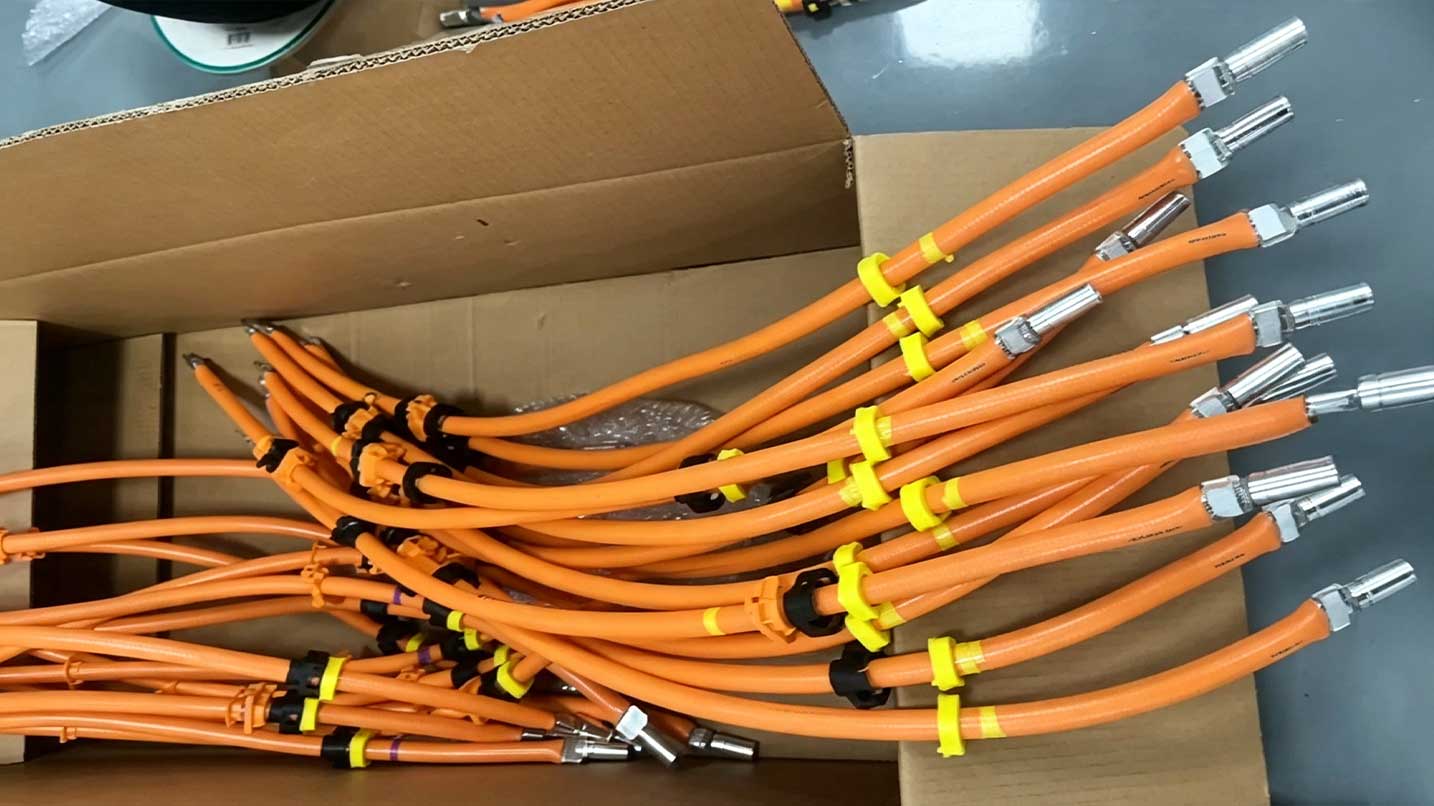

新能源充电枪工作时需要持续传输大电流，设备长期震动、冷热交替工作，容易出现接头发热、虚焊、脱线等问题，超声波金属焊接机是充电枪大功率主线焊接的主流优选工艺。

一、超声波焊接工艺优势

这款焊接工艺依靠高频机械振动配合压力，破除金属表面氧化层，让铜线和端子牢牢结合在一起，无需焊锡和辅助药剂。焊接产生的热量小，不会烫伤线束绝缘层，焊接接头密实、电阻低，长期通电不易发热，抗震动、抗疲劳性能好。

二、焊前预处理

1.规范剥线：按照端子尺寸把控剥线长度，线芯完全放入端子焊接区域，绝缘皮严禁进入焊接位置。剥线时避免划伤、切断铜丝，杜绝铜丝散丝、飞丝，防止后期短路、接触不良。

2.清洁线芯：剥线后清理铜丝表面的油污、粉尘和氧化发黑层。

3.整理线束：将松散的多股铜线顺着原有纹路收拢理顺，均匀摆放，不单边堆积、不歪斜，保证焊接时受力、受热均匀。

三、超声波焊接操作流程

1.工装定位：将端子平稳放置，线束居中贴合端子焊接区域，固定牢固不偏移，避免焊接受力不均。

2.低压预压：通过轻柔压力整平松散铜线，排净层间缝隙空气，让线芯与端子紧密贴合，从根源避免内部空鼓、虚焊。

3.焊接作业：匹配合适的振动幅度与焊接时长，依靠高频振动实现金属分子结合，保证焊接密实牢固。

4.保压定型：焊接完成后释放焊接内应力，防止铜线回弹、接头微裂，提升焊接强度和稳定性。

5.自然冷却：焊接后自然静置冷却，冷却前禁止拉扯线束，避免接头松动脱开。

四、核心参数调试技巧

1.焊接压力：压力过小，线芯与端子贴合不紧密，氧化层无法破除完全，容易虚焊、通电发热；压力过大，会压扁、压断铜线，降低接头机械强度。优先适中稳压，做到贴合无间隙、压实不损伤线材。

2.振动幅度：根据线材粗细适配档位，幅度不足会导致熔合不充分，幅度过高容易造成铜线过度变形、设备焊头快速磨损。

3.焊接时长：时长过短，金属扩散融合不彻底，接头不牢固；时长过长，容易损伤线材和端子，造成变形、断丝。

五、常见问题

1.接头松动、拉扯脱开、电阻偏大发热：多为线芯脏污氧化、焊接能量不足、线束摆放偏移导致。

2.绝缘皮烫伤破损：焊接热影响范围过大、焊接时间过长。

3.铜线压溃、断线、强度不足：焊接压力、振动幅度过大。
