导言

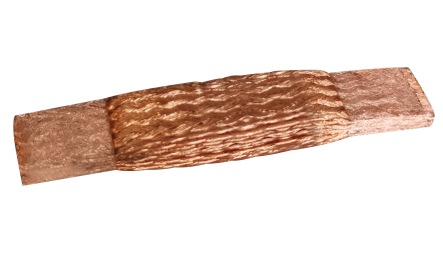

在新能源软连接、电气柜体线束生产中，铜编织线端头压方是焊接前的关键工序。

很多人将单根编织线和多根合并编织线共用一套参数、一套模具。实际上两者结构、缝隙状态、受力散热完全不同，工艺不能通用。参数混用会出现断丝、散丝、内部空洞、压方歪斜、焊接虚焊、产品发热等批量不良问题。

一、单根与多根编织线结构核心区别

单根编织线：整体编织紧密、结构均匀、内部缝隙少，压方受力均匀、变形规整，工艺稳定性好。主要难点是压力过大容易压断铜丝、导致线材硬化变脆。

多根合并编织线：多股叠加后层间缝隙多、容易错位、松紧不均，受压后容易出现表层压实、内部疏松、单边悬空的问题。最大隐患是内部藏气、夹层空洞，后期焊接极易分层虚焊。

简单总结：单根压方怕压坏、过硬、断丝；多根压方怕不实、空鼓、分层。

二、单根编织线压方注意要点

1.压力采用均匀稳压，禁止高压猛压

2.控制热量输入，避免高温损伤

3.焊前整理线头，杜绝散丝翘丝

三、多根编织线压方注意要点

1.线材必须摆放整齐，无错位无交叉

2.采用分段梯度压力，不硬压、不猛压

3.适当提升保压时间，保证多层压实贴合

4.使用限位工装，防止偏移偏压

四、常见不良问题及解决办法

1.单根线材断丝、起毛、发硬

原因：压力过大、瞬间冲击、热量过高。

解决：降低压力、柔和稳压、减小热输入，提前梳理线头。

2.多根线材分层、空鼓、焊接发热

原因：未预压排气、线材错位、压力不匀。

解决：规范叠料摆放，增加预压工序，分段稳压成型。

3.压方厚薄不均、单边虚焊

原因：摆放偏移、模具不平、受力不对称。

解决：校准模具平整度，使用限位工装，规范操作手法。
