导言

在工业制造中，中频点焊机因其高效、节能的特性，被广泛应用于铜线焊接领域。然而，铜线的高导电性、高导热性及易氧化的特点，对电极材料提出了更高要求。选择合适的电极材质，不仅能提升焊接效率，还能延长设备寿命。本文将围绕中频点焊机焊接铜线的电极材料选择，提供实用指导。

一、电极材料的性能要求

中频点焊机焊接铜线时，电极需具备以下核心性能：

1. 高导电性：铜线焊接需快速传递大电流，电极材料的导电率直接影响焊接效率。例如，铬锆铜（C18150）的导电率可达85% IACS，是焊接铜线的常用选择。

2. 耐磨性：铜线焊接过程中，电极头需承受高压与摩擦。铬锆铜的硬度（HRB 75-85）远超纯铜，能显著减少磨损，延长使用寿命。

3. 耐高温性：焊接铜线时局部温度可达600℃以上，电极需具备抗软化能力。钨铜合金（如CuW70）因熔点高（≥1000℃），适合厚板或高温工况。

4. 抗粘附性：铜线易与电极发生粘连，影响焊接稳定性。氧化铝铜电极因其表面形成致密氧化层，可有效减少粘附问题。

二、常见电极材料的适用场景

1. 紫铜（T2/TU1）

   - 优势：导电性与热传导性优异，适合低电流、大面积接触焊接。

   - 场景：薄壁铜线（如1-2mm铜箔）或镀层件焊接。

   - 中频点焊机适配：可通过调节短脉冲焊接（0.1-0.3秒）和低压力（0.3MPa），减少飞溅。

2. 铬锆铜（C18150）

   - 优势：导电性与耐磨性均衡，适合中等厚度铜线焊接（如3-6mm）。

   - 场景：汽车电池极片焊接、电子元件点焊等高频次作业。

   - 中频点焊机适配：匹配高频电流（1-5kHz）和冷却系统（水温5-30℃），避免电极过热失效。

3. 钨铜合金（CuW70/CuW80）

   - 优势：耐高温、抗电弧烧蚀，适合厚板铜线焊接（≥5mm）。

   - 场景：大型铜铸件、铜管对接焊接等高难度工况。

   - 中频点焊机适配：需配合短时间大电流（60-80KA）和高压（0.5MPa），确保熔核深度。

4. 氧化铝铜

   - 优势：抗粘附性强，适合复杂形状或精密焊接（如铜编织线）。

   - 场景：锂电池极耳点焊、精密电子器件焊接。

   - 中频点焊机适配：需通过多脉冲放电（预热-焊接-回火）优化热能分布，减少变形。

三、电极选择与设备参数的协同优化

中频点焊机的焊接效果不仅依赖电极材质，还需结合工艺参数动态调整：

1. 电流与时间匹配：铜线导热快，需缩短焊接时间（1-2秒）并提高电流强度（60-80KA）。

2. 电极压力控制：薄线焊接采用低压力（0.3MPa）避免压溃，厚线则需加大压力（0.5MPa）确保熔核深度。

3. 冷却系统保障：中频点焊机的水冷系统需维持稳定流量（≥60L/min），防止电极软化。

四、日常维护与故障预防

1. 定期修磨电极：当电极直径缩小超过20%时，需及时更换以避免接触面积扩大。

2. 清理氧化物：焊接后需用细砂纸打磨电极头，清除残留焊渣和氧化层。

3. 监控参数波动：通过中频点焊机的PLC系统实时监测电流、压力，发现异常（如飞溅或虚焊）及时调整。

结论

中频点焊机焊接铜线的电极选择需综合材料特性、工件厚度及工艺需求。紫铜、铬锆铜、钨铜合金和氧化铝铜各具优势，分别适用于薄线、中等厚度、厚板及精密焊接场景。通过科学匹配电极材质与设备参数，并严格执行维护流程，可显著提升焊接质量与生产效率。在实际应用中，建议根据具体工况动态优化中频点焊机的工艺设置，实现高效、稳定的智能制造目标。

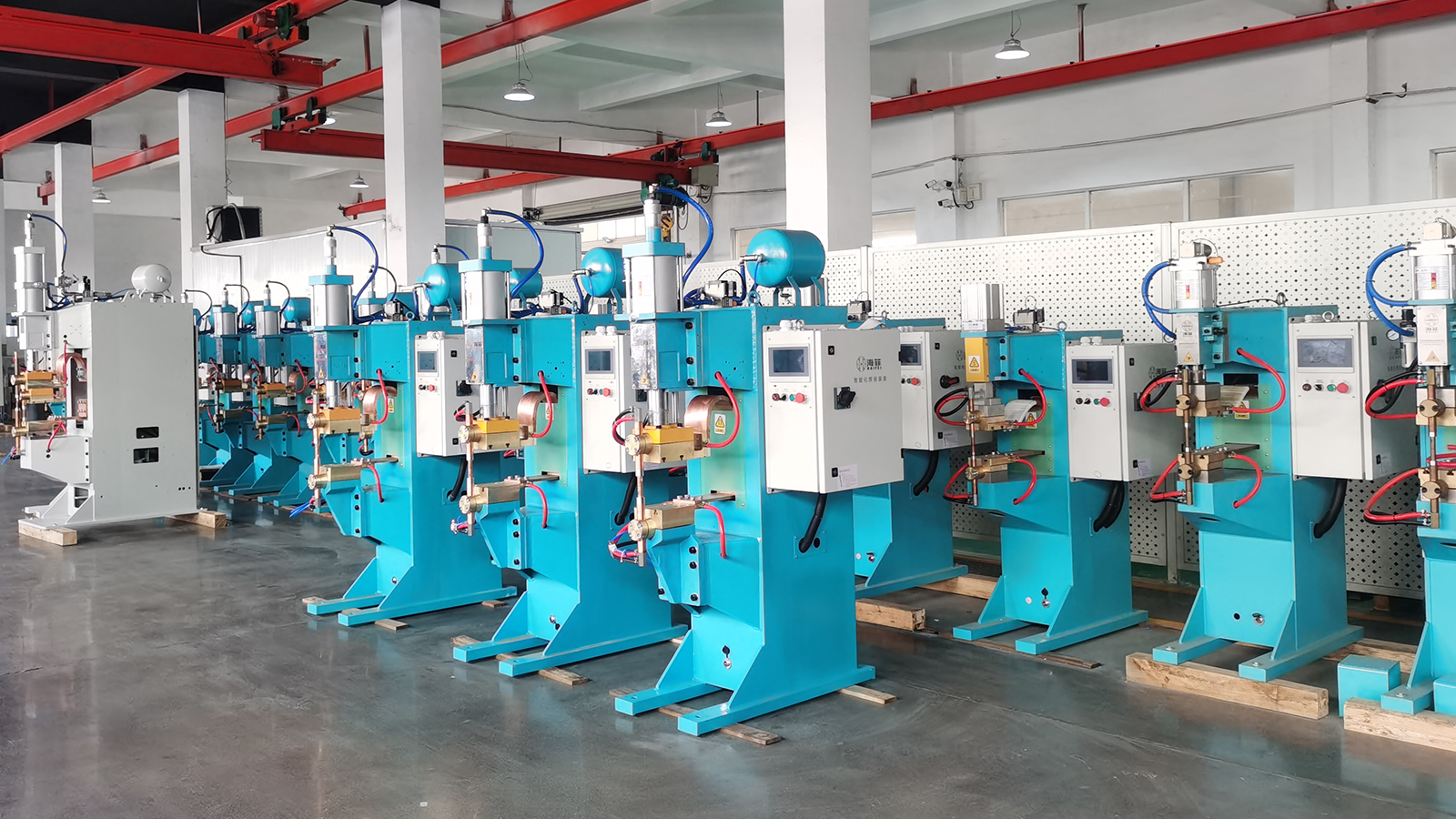

无锡海菲焊接设备有限公司是电阻焊工艺及智能化设备研发生产型企业，我们拥有核心技术：控制器变压器自主研制并且拥有AI焊接过程监控检测系统，主要应用于汽车零部件、低压电器、白色家电等行业。可根据客户需求，研发定制各种需求的电阻焊机和自动化焊接设备等，为企业转型升级提供合适的自动化整体解决方案，助力企业降本增效。如果您对我们的电阻焊设备及自动化感兴趣，请联系我们。
