导言

在新能源汽车电池模组、精密电子元件等高端制造领域，焊点位移超过0.1mm就可能导致产品功能失效。行业调研显示，焊接过程中因位移引发的质量缺陷占比高达42%。储能点焊机凭借毫秒级能量控制和智能压力调节系统，将焊点位移控制在±0.05mm以内。本文将深入解析储能点焊机解决焊点位移的技术路径与工程实践。

一、焊点位移的三大成因与危害

1. ?热膨胀效应?（占比58%）

焊接瞬时温度达材料熔点（铝660℃，铜1084℃），热膨胀系数差异引发位移

0.5mm铝板焊接时，温差每升高100℃，线性膨胀量达0.12mm

2. ?电磁斥力冲击?（占比27%）

放电电流峰值达20-50kA，洛伦兹力导致电极抖动

某车企实测：15kA电流下电极位移振幅达0.08mm

3. ?机械振动传导?（占比15%）

设备振动频率20-200Hz，通过机架传导至焊接区域

振动加速度＞0.5g时，焊点偏移量呈指数级增长

4. ?位移危害链?

微观位移→熔核偏斜→强度衰减→结构失效→安全隐患?

（如动力电池极耳位移0.2mm，界面电阻增加35%）

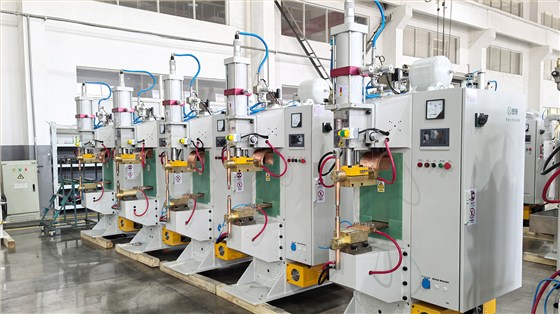

二、储能点焊机的五维位移控制技术

1. ?动态压力补偿系统?

技术原理?：

采用闭环伺服压力控制，响应速度＜2ms

实时监测压力波动，自动补偿±5%设定值

参数设置?：

（K=材料刚度系数，ΔL=位移量，t=时间）

实施效果?：

某3C企业应用后，0.3mm不锈钢焊接位移量从0.15mm降至0.04mm

2. ?智能波形调制技术?

双脉冲控制?：

第一脉冲（3-5ms）：预热软化材料，降低接触电阻40%

第二脉冲（8-12ms）：精确释放能量，抑制电磁冲击

波形优化案例?：

采用梯形波前缓后急放电，铜铝异种材料焊接位移减少62%

3. ?多轴同步定位系统?

关键技术?：

线性电机驱动，重复定位精度±0.005mm

六维力传感器实时反馈接触状态

工程配置?：

X/Y轴移动速度200mm/s，加速度3g

旋转轴角度分辨率0.001°

4. ?热变形预补偿算法?

数学模型?：

（α=热膨胀系数，ΔT=温升，L=特征长度，η=约束系数）

实施步骤?：

预计算理论变形量

逆向调整电极初始位置

焊接后实测补偿误差＜0.02mm

5. ?振动隔离与阻尼控制?

三级减振体系?：

气浮隔振基台：隔离＞10Hz低频振动

主动阻尼器：抑制5-50Hz共振峰

碳纤维电极臂：衰减高频振动能量

实测数据?：

设备振动传递率从25%降至3%

焊接区域振幅＜0.003mm

三、典型应用场景的解决方案

1. ?动力电池多层极耳焊接?

挑战?：

0.2mm铝箔+0.15mm铜箔叠焊，总位移容差＜0.06mm

储能点焊机方案?：

配置视觉定位系统（精度±0.01mm）

采用分级压力控制（预压50N→焊接压300N→保持压200N）

成果?：极耳对齐度提升至99.3%，界面电阻降低28%

2. ?航空航天钛合金薄壁件?

挑战?：

TC4钛合金（1mm+1mm）焊接，热变形敏感系数达0.15mm/℃

控制策略?：

应用液氮辅助冷却，将温升控制在280℃以内

开发非对称波形，补偿材料导热差异

效果?：焊点偏移量稳定在±0.03mm，疲劳寿命提升40%

四、质量验证与过程管控体系

1. ?在线监测技术?

位移传感系统?：

激光位移传感器：量程±2mm，分辨率0.001mm

高速相机（5000fps）：捕捉动态位移过程

实时反馈机制?：

位移超差自动触发补偿程序，响应时间＜0.5ms

2. ?离线检测标准?

金相分析法?：

熔核中心偏移量＜熔核直径的15%（ISO 14329标准）

使用电子显微镜测量界面偏移（放大倍率200X）

力学测试?：

剪切力测试位移容差带控制（如85N±5N）

五、未来技术演进方向

数字孪生预判系统?：通过虚拟焊接提前预测位移趋势

量子传感技术?：超导量子干涉仪实现纳米级位移监测

智能材料应用?：形状记忆合金电极自动补偿热变形

结论

储能点焊机通过动态压力补偿、智能波形调制、多轴定位协同、热变形预补偿、振动隔离控制等五维技术体系，将焊点位移精度推进至微米级。在新能源汽车、航空航天等高端制造领域，这种精密控制能力正成为突破质量瓶颈的核心竞争力。随着智能传感与自适应算法的深度应用，位移控制将从"被动修正"转向"主动预防"，为精密焊接树立新标杆。
