导言

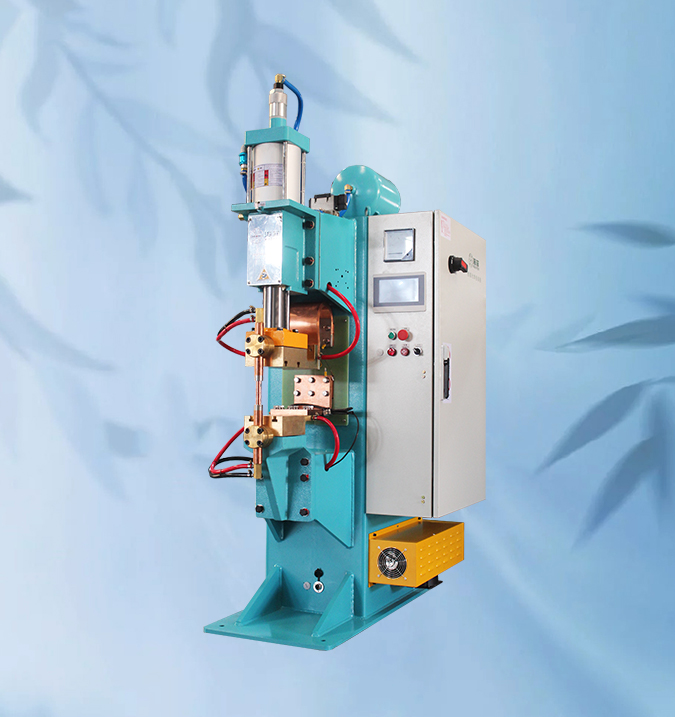

气弹簧缸筒与螺钉焊接采用储能点焊机凸焊工艺，依靠瞬时放电和压力把螺钉凸点焊在缸筒上。螺钉歪斜是常见缺陷，表现为螺钉不垂直、偏斜、松动。它不仅影响装配，还会降低接头强度。

一、定位与送钉因素

1.螺钉定位机构、送钉组件磨损，间隙失控，落料位置存在偏差。

2.螺钉输送与落料定位间隙过大，螺钉到位后本身不正。

3.缸筒外圆支撑不到位，管件存在径向晃动。

4.缸筒工位定位面不平整，支撑存在虚位。

5.工装夹紧与缸筒防转约束不到位，焊接时发生移位。

二、电极与压头因素

上电极垂直度出现偏差，端面磨损不对称，同轴度不准，下压时和螺钉偏心接触，受力不均衡造成螺钉倾斜。

三、螺钉与缸筒来料状态

1.螺钉凸点形态不均，端面存在偏位。

2.螺钉与缸筒凸焊接触面本身有异常，贴合不好。

3.缸筒焊接区域表面状态异常，局部接触阻力失衡。

四、参数与时序因素

预压、放电时序搭配不合理，压力响应滞后，螺钉还没有完全压紧固定就触发放电，产生歪斜缺陷。

五、设备刚性与精度因素

工装整体刚性不足，反复承受冲击产生隐性位移；设备内部间隙、热量累积，造成焊接精度逐步偏移。

六、排查建议

1.先看歪斜方向：固定方向歪斜，优先检查电极对中、工装定位以及设备平台水平；无规律随机歪斜，重点核查来料、表面油污、气压和焊接能量。

2.定期修磨电极，校准电极同轴度与端面平行度；及时更换磨损的定位块、定位销，保证夹紧稳定。

3.出现歪斜故障时，优先检查装夹、电极状态，再调整焊接参数。
