导言

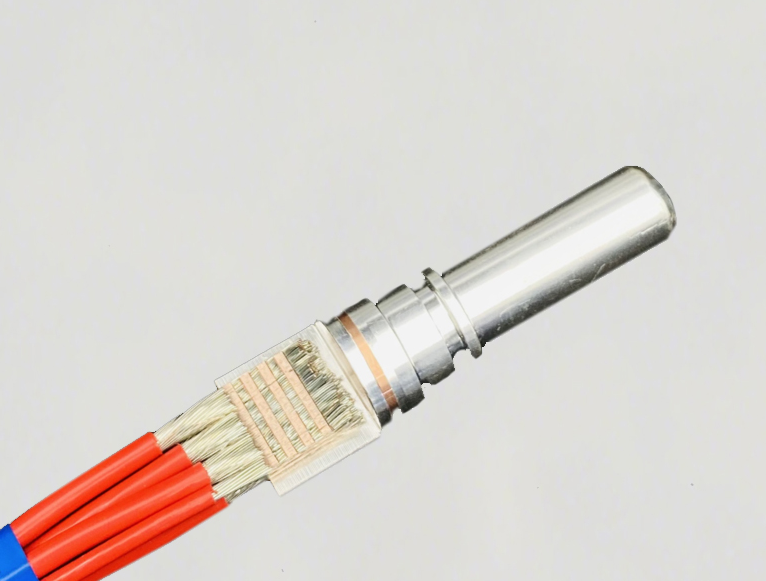

在汽车线束、新能源控制线生产中，多股镀锡铜线与金属端子的超声波焊接，不用焊锡、不会大面积烧蚀线材，导电性能稳定，也不会损伤绝缘外皮。

多股铜线结构松散、缝隙多，加上镀层厚薄不均，生产中容易出现溢锡、虚焊、断丝、电阻不稳、绝缘烫伤、批次不良等问题。

一、多股镀锡线焊接的工艺难点

1.焊接摩擦产生热量，表层锡层容易提前熔化、流动堆积，隔开铜丝和端子，造成假焊、虚焊。

2.细线交错缝隙多，焊接时受力不一致，容易出现部分焊牢、部分悬空未焊透的情况。

3.压力、振动稍有偏大，就会出现断丝、压溃变形，降低线材载流能力和弯折寿命。

4.线材存放、加工产生的油污、氧化粉末，会阻碍金属结合，导致焊点不结实、电阻不稳定。

5.端子硬度高、铜线偏软，振动能量集中在线材上，容易伤线、焊不牢。

二、高频不良问题、成因及应对方法

1.虚焊假焊、拉力不足、震动脱落

现象：外观正常，拉力不达标，设备震动后容易脱线、接触不良。

原因：振动偏弱、压力不足，线材缝隙未压实；表面油污、氧化层阻隔熔合，仅锡层贴合，铜丝未真正结合。

解决方法：适当加大预压压实线材，匹配适中振动强度，焊前清洁焊接区域。

2.焊点溢锡、积锡、锡珠飞溅、露铜发白

现象：焊点边缘溢锡、表面发白，内部空洞、接触不良。

原因：振动过大、焊接时间长，热量过高导致锡层大量融化外流。

解决方法：降低振动强度、缩短焊接时间；焊前整理线材，减少缝隙积热，控制锡层融化。3.断丝缺股、线材压溃变形

现象：铜线断裂、线材变硬压扁，导电能力下降、容易折断发热。

原因：压力过大、振动过激，焊头纹路过深剪切拉伤细线。

解决方法：降低焊接压力，调柔和振动参数；更换细密浅纹焊头。

4.焊点电阻偏高、通电发热严重

现象：拉力合格，但通电发烫、阻值不稳定。

原因：锡层流失、内部空洞、局部虚焊、表面杂质残留。

解决方法：优化参数保证熔合均匀；规整线材减少空隙；焊前清洁工作面。

5.绝缘皮烫伤、破皮、回缩

现象：线材根部绝缘皮发黄、融化、收缩露铜，存在短路漏电隐患。

原因：焊接时间长、热量集中，焊头距离绝缘皮过近。

解决方法：缩短焊接时长；规范剥线长度，预留安全焊接距离，减少热堆积。

6.焊点脆化、弯折开裂、耐疲劳差

现象：静态拉力合格，弯折、冷热测试后开裂脱落。

原因：过度振动导致材质变脆，锡层流失过多、焊接应力残留。

解决方法：控制热输入避免过焊；保留适量锡层增加韧性；焊后保压定型释放应力。

7.焊头粘锡积渣、批量品质漂移

现象：连续生产焊头粘锡积渣，后续产品出现压痕、虚焊。

原因：融锡粘附焊头、纹路堵塞，能量传递不稳定、缺少保养清洁。

解决方法：定时清理焊头积锡积渣；优化参数减少融锡；定期修磨焊头纹路。
