导言

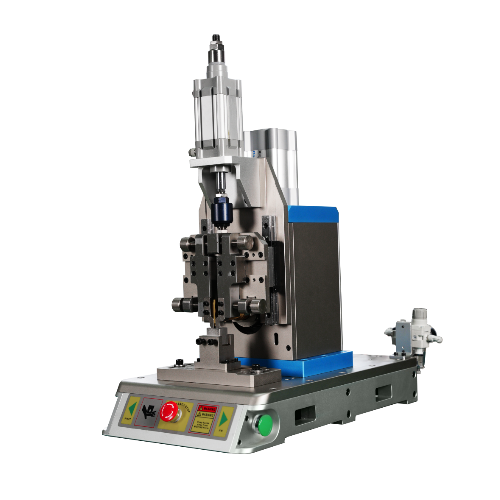

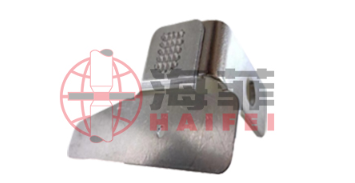

在动力电池、储能模组生产中，超声波金属焊接机多用于铜铝巴异种金属焊接。铜材导电性能好、结构韧性强，铝材重量轻、生产成本低，铜铝结合的结构，能保障大电流载流能力

传统工艺焊接铜铝巴，容易出现焊点脆裂、内部虚焊、电阻不稳、通电发热、长期震动分层脱落等问题。

一、铜铝巴超声波焊接工艺原理

超声波铜铝焊接通过高频振动，配合稳定压力，让铜铝接触面快速摩擦，击碎并剥离金属表面的氧化层。热影响小，不会产生厚重脆性金属层，焊点韧性好、导电稳定、抗震动能力强。

二、铜铝巴焊接核心工艺难点

1.铝表面氧化层坚硬致密，很难破除；铜表面氧化层松散易脱落，两种材质清洁和熔合节奏不一致，容易出现单侧焊接不良。

2.铝材质地柔软容易挤压变形，铜材硬度高不易形变，同等焊接条件下，容易出现铝巴压塌、铜巴结合不牢的单边不良。

3.焊接热量过高、焊接时间过长，会在界面生成脆性夹层，导致焊点僵硬、韧性不足，弯折震动后易开裂脱落。

4.铜铝冷热伸缩速度不同，焊接后会残留内部应力，批量生产容易出现工件翘曲、后期分层、电阻波动等问题。

三、超声波焊接对比传统工艺的核心优势

1.低温固态结合，不会产生厚层脆性结构，焊点抗震动、抗弯折、耐高低温循环。

2.焊接界面纯净致密，无杂质、无夹层，接触电阻稳定，大电流工作不易发热。

3.热影响范围小，不会烫伤、压塌母材，工件变形小、平整度高，尺寸精度稳定。

4.无需焊料、工艺参数可控。

四、焊前规范

1.清理铜铝巴焊接区域的油污、粉尘和氧化层，保证焊接面干净光亮，杜绝杂质导致的虚焊问题。

2.将铜铝巴平整叠放，杜绝翘曲、错位、鼓包和悬空间隙，保证焊接面全域紧密贴合。

3.使用专用限位工装固定工件，保证居中对位、受力均匀，避免偏移导致的单边虚焊和变形。

4.定期清洁、修磨焊头，保证焊头纹路清晰、无积渣粘连，确保振动能量传递稳定。

五、不良问题及解决方法

1.焊点虚焊、拉力不足、手撕分层

解决方法：小幅提升振动幅度，严格做好焊前清洁，整平工件贴合界面，适度补足焊接时长，保证金属充分熔合。

2.焊点脆硬、弯折开裂、震动脱落

解决方法：缩短焊接时长、降低热输入，采用短时高效焊接工艺，保留焊点机械韧性。

3.铝巴压塌、凹陷、变形超差

解决方法：降低焊接压力和振动幅度，优化柔性焊接参数，避免铝材过度塑性变形。

4.焊点电阻偏高、通电发热严重

解决方法：强化焊前清洁和预压排气工序，优化参数提升界面熔合致密性，稳定导电性能。

5.工件翘曲、平整度差

解决方法：延长保压缓冷时间，匀速稳压定型，缓慢释放焊接残余应力。

6.焊头粘料、批量品质漂移

解决方法：定时清洁修磨焊头，量产间歇散热，优化参数减少热堆积，保证批量品质一致。
