导言

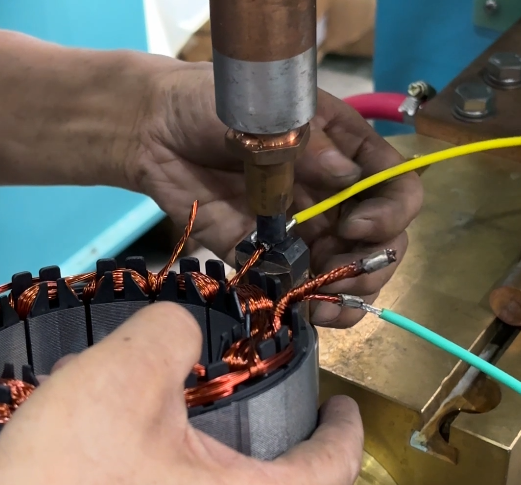

中频点焊机焊接电机端子、漆包线端子，是电机定子、转子引线导电连接的关键工序。端子虚焊、脱焊，不单是参数原因，需要从焊接时序、压力、电极工装等多个维度排查。

一、虚焊脱焊的典型特征

焊点表面平整无发黑、无飞溅，肉眼看不出不良；短时测试正常，装机震动、冷热循环后出现脱落；不良无规律，时好时坏；焊点内部无完整熔核，仅表层贴合，内部存在缝隙。

二、焊接参数与时序排查

焊接电流和时长过小，会导致焊点熔核成型不完整，仅表层假性贴合，受力易脱落。电流和时长过大，会造成端子过热软化、焊点变脆，后期震动断裂。

预压时间不足，端子和线材的搭接缝隙无法压平，焊接时局部悬空打火，形成虚焊。焊接压力过小，工件贴合不紧密，熔核松散；压力过大，会压坏端子和铜线，破坏焊点结构。

三、电极状态与工装对位排查

电极端面磨损、凹凸不平、积铜氧化，会导致电流和压力分布不均，出现局部熔合、局部虚焊。电极偏移、不平行，会造成端子单边压实、单边悬空，出现单侧虚焊脱焊。

工装定位松动、限位间隙过大，会导致端子摆放位置偏移、贴合缝隙不稳定。

四、物料表面与焊接界面排查

端子长期存放氧化发黑、表面残留油污、粉尘、指纹，会形成隔离层，阻碍金属熔合。

漆包线线头残漆未清理干净、铜线散丝错位、端子翘曲变形，会造成搭接间隙过大、局部悬空，无法压实贴合。

五、设备硬件与散热排查

设备水冷系统异常，水路堵塞、散热不足，会导致电极持续积热，焊接热量持续漂移，越焊越虚。气缸气压不稳定、漏气卡顿，会造成焊接压力忽大忽小，焊点强度参差不齐。

设备主板、整流器件老化，线路松动、接触不良，会导致电流输出不稳定，焊接能量衰减，出现随机虚焊、脱焊。

六、快速排查优先级

1.优先检查电极状态，修磨平整、校准对中，清除表面积铜和氧化层；

2.检查设备气压和压力时序，保证预压充足、稳压焊接、焊后保压；

3.检查端子、铜线表面洁净度，清理油污、氧化、残漆；

4.点检设备水冷、线路和硬件状态，排除设备热漂移和硬件故障；

5.微调焊接电流与时长，匹配端子规格，保证熔核饱满牢固。
