导言

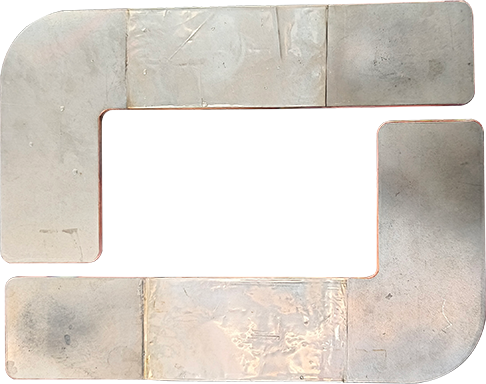

新能源电池、储能模组及集成母排生产中，铜箔软连接搭配镍片是常用导电结构。铜箔柔韧性好、导电稳定，镍片硬度高、抗氧化、耐腐蚀，能够加固端头，适配长期震动、冷热循环的工作工况。

铜和镍属于异种金属，传统焊接方式容易出现虚焊分层、电阻不稳、端头发热、脱皮断裂等问题。高分子扩散焊工艺属于固态原子结合，无需焊料、焊接平整不变形，导电稳定、耐震动、耐高温，适配铜镍贴合焊接。

一、铜镍焊接核心难点

1.铜材质软、导热快，镍材质硬、导热慢，两者升温、形变、融合速度不一致，容易出现单边融合不实的假性焊接。

2.镍片表面易形成致密氧化层，形成隔离夹层，引发隐性虚焊、电阻波动。

3.铜箔软连接由多层薄片叠加，层间容易藏空气，焊接后容易出现内部空鼓、分层松动、通电发热。

4.传统焊接焊点韧性不足，容易开裂脱落。

二、高分子扩散焊工艺优势

1.在恒温恒压状态下，铜镍金属原子互相渗透融合，接口一体成型，结合强度高，不易脱落。

2.通过恒温稳压塑性贴合，充分清除表面氧化膜，防止隔离层造成的虚焊问题。

3.热输入温和、压力均匀，镍片不翘曲、铜箔不压溃，无需后期修整。

4.焊接界面密实无气孔、无夹杂，接触电阻稳定，大电流工作不易发热。

三、焊接工艺流程

1.焊前清洁预处理：清理铜箔和镍片表面的油污、指纹、粉尘、氧化黑点，保证贴合面干净无杂质，避免杂质阻隔原子扩散，造成局部虚焊。

2.规整叠料、工装定位：整理多层铜箔，保证切口平整、无错层、无散丝、无翘边。将镍片居中贴合覆盖铜箔端头，使用专用工装定位固定，摆放平整无偏移、无悬空、无褶皱，保证受压均匀。

3.低压预压排气整平：柔和慢速压实叠层，逐层排出层间空气，闭合微观缝隙，避免高压急压锁死空气，造成内部空鼓分层。

4.恒温扩散熔合：采用平稳恒温保温模式，不瞬间高温爆热。通过充足恒温时长，激活铜镍金属原子，让界面充分渗透融合，实现整体密实结合，杜绝表层焊好、内层虚焊的问题。

5.带压缓冷定型：焊接完成后禁止立刻泄压。铜镍收缩速度不同，快速泄压会产生内应力，造成微裂纹、隐性分层。持续保压缓慢冷却，释放焊接应力，锁定一体结构，保证成品平整不变形、不回弹。

四、核心参数调试原则

1.温度控制：温度适中平稳。温度过高会造成镍片发黑、铜箔软化脆化；温度过低氧化膜无法充分清除、焊接不牢固。

2.压力控制：全程柔和稳压。压力过大会压溃铜箔、端头变硬、弯折易断；压力过小贴合不紧密、残留缝隙气孔、电阻偏高。

3.保温时长：保证充足恒温扩散时间。铜镍原子扩散速度慢，时长不足易出现内层虚焊。

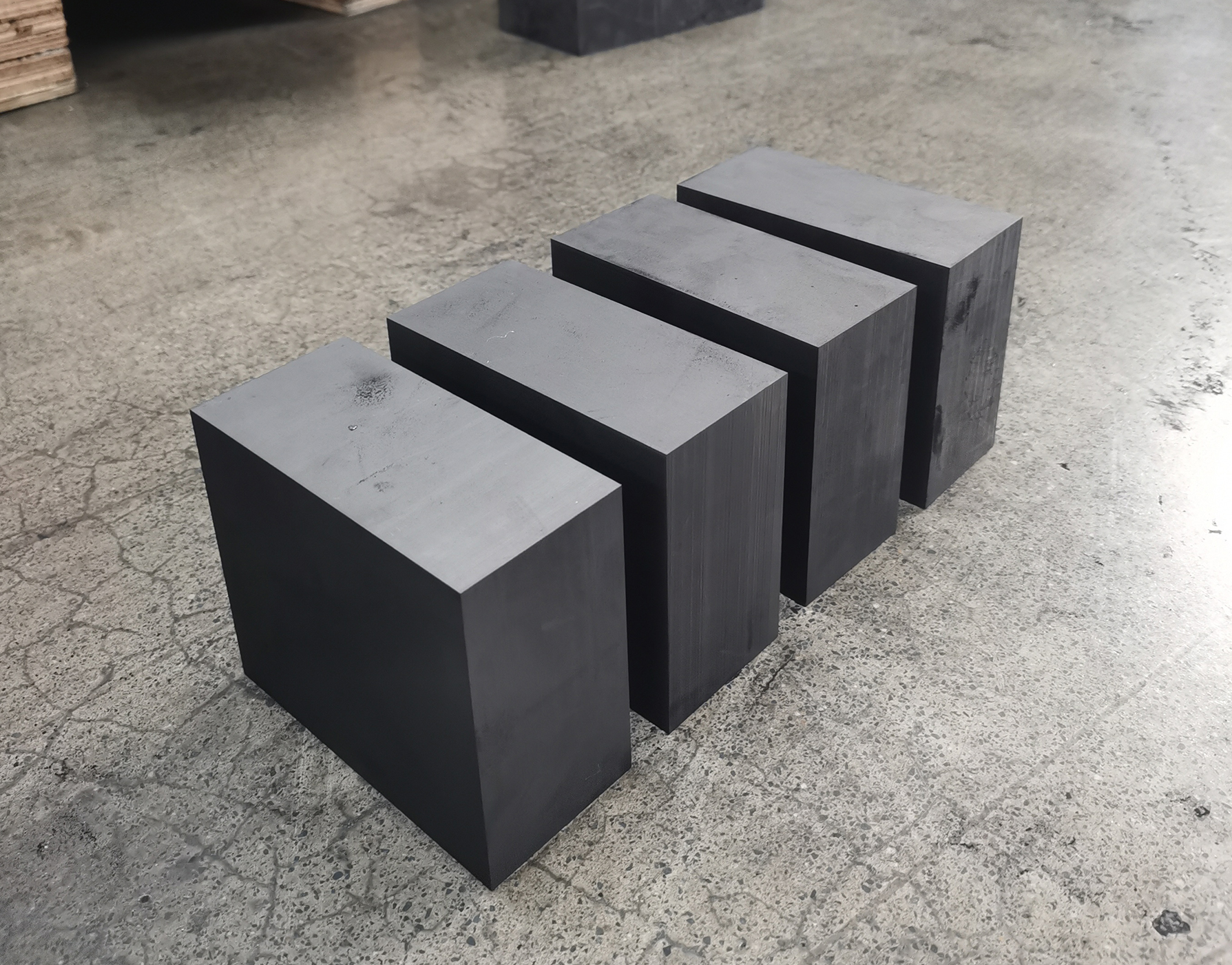

五、石墨模具使用与保养

模具板面需平整光滑，无划痕、无积碳、无凹凸点，避免压伤工件、造成局部虚焊。生产前清理模具表面杂质，定期校准模具平行度，保证受压均匀。同时管控模具温度稳定，防止冷热温差过大导致批量品质波动。

六、常见问题

1.镍片起皮、分层剥离、拉力不足：氧化层未清理充分、恒温温度偏低、扩散时长不足、界面有杂质。

2.端头发硬、弯折易断、失去柔性：温度过高、高温停留时间过长、压力偏大导致铜材脆化。

3.内部空鼓、多层铜箔分层：铜箔堆叠不规整、预压不足、升温过快锁死空气。

4.电阻偏高、通电发热量大：界面扩散不密实、残留微气孔、氧化杂质夹层。

5.批量品质不稳定：模具积热、模具不干净、定位偏移、参数未适配冷热工况。
