导言

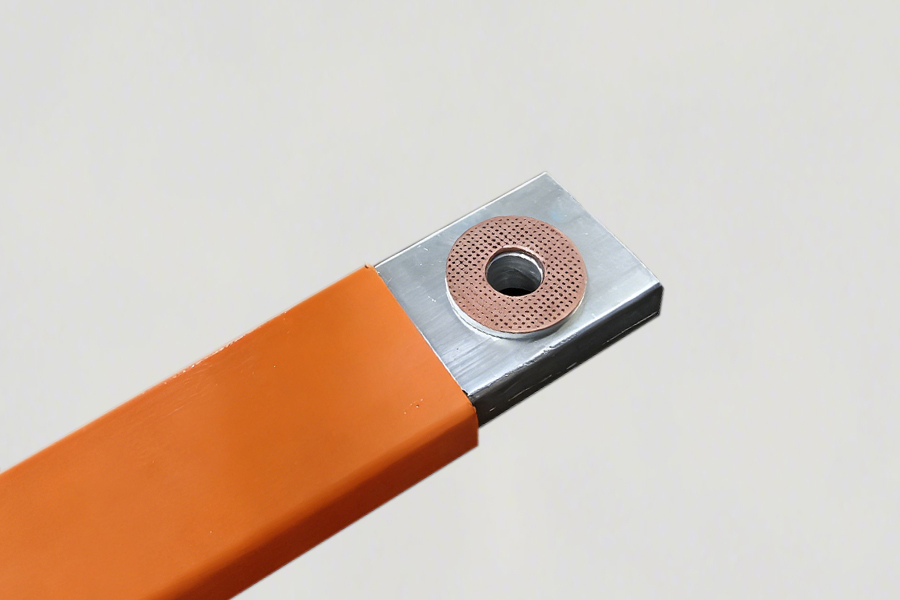

新能源汽车车内配电系统，多采用铝制母排搭配铜导电环的连接结构。铝排能够实现整车减重，铜环导电性能好、耐磨耐用，适合反复螺栓锁紧装配。

铜铝属于异种金属，材质差异大，铝表面容易生成顽固氧化层。传统焊接方式容易出现虚焊、开裂、通电发热、后期分层脱落等问题。超声波扭矩焊焊接稳定，适配车内铝铜母排连接。

一、超声波扭矩焊工艺原理

超声波扭矩焊在恒定压力下，通过高频扭转振动破除铝排和铜环表面的氧化层，让金属表面紧密贴合、相互渗透结合。低温固态焊接，不需要焊料、不熔化母材、不会产生脆性杂质，焊点强度高、导电稳定、不易发热变形。

二、扭矩焊工艺核心优势

1.焊点韧性好，抗车辆震动与温度变化，不易开裂脱落。

2.热输入小，仅界面局部产热，不会烫伤绝缘层及周边配件，无工件变形。

3.铜环整圈受力均匀，结合密实，无偏焊、局部虚焊问题。

4.充分清除氧化层，接触面贴合紧密，大电流工况下电阻稳定、温升低。

5.焊接无挤压变形，铜环位置精准，保障后续螺栓装配精度。

三、铝铜焊接核心难点

1.铝材易氧化，传统焊接无法充分清除氧化膜，容易形成夹层隔离，造成虚焊、发热。

2.铜铝材质伸缩差异大，高温焊接冷却后容易产生内应力，震动后焊点开裂脱圈。

3.传统焊接会生成脆性杂质，焊点硬而脆，车辆颠簸震动后容易脱落失效。

4.传统焊接受力不均，容易出现铜环偏移、单边焊接不实，装配精度无法保证。

四、焊接工艺流程

1.焊前清洁预处理：清理铝排、铜环表面油污、粉尘、氧化皮及毛刺，保证接触面洁净，避免摩擦不均引发隐性虚焊。

2.精准对位：铜环居中嵌套铝排孔位，无歪斜、无单边间隙，工装定位锁紧，保证受力均匀。

3.低压预压整平：柔和稳压下压，消除界面微缝隙、排净夹层空气，使铝铜完全贴合。

4.高频扭转焊接：平稳振动破除氧化层，实现金属界面充分渗透，低温成型、不伤母材。

5.保压缓冷定型：焊后持续保压冷却，抵消材质收缩应力，消除微裂纹与分层隐患。

6.成品检测复检：检查工件无歪斜、压塌、发黑过热，抽检焊接强度与导电性，合格后方可流转。

五、核心参数调试原则

1.焊接压力：采用柔和恒压，保证贴合紧密不打滑，避免压力过小虚焊发热、压力过大压伤铝排。

2.扭转振幅：振幅适中即可，振幅不足无法充分清除氧化层，焊接不牢固；振幅过大会拉伤金属表面，产生微裂纹、焊点变脆。

3.焊接时长：采用短时快速成型模式，时长过短结合不密实，时长过长易积热氧化、材质脆化。

4.保压时长：适当延长保压时间，消除回弹应力，防止分层，提升焊点抗震、耐温性能。

六、常见问题

1.铜环歪斜、单边虚焊：工装定位不准、对位偏移、预压贴合不稳。

2.电阻偏大、通电热高：氧化层清理不净、界面有杂质、存在微小缝隙。

3.铝排压伤凹陷：焊接压力过大、振动强度过高。

4.冷热震动后分层脱落：保压不足、冷却应力未释放，存在隐性间隙。

5.焊点局部发黑氧化：焊接时间偏长、局部积热、散热不畅。
