导言

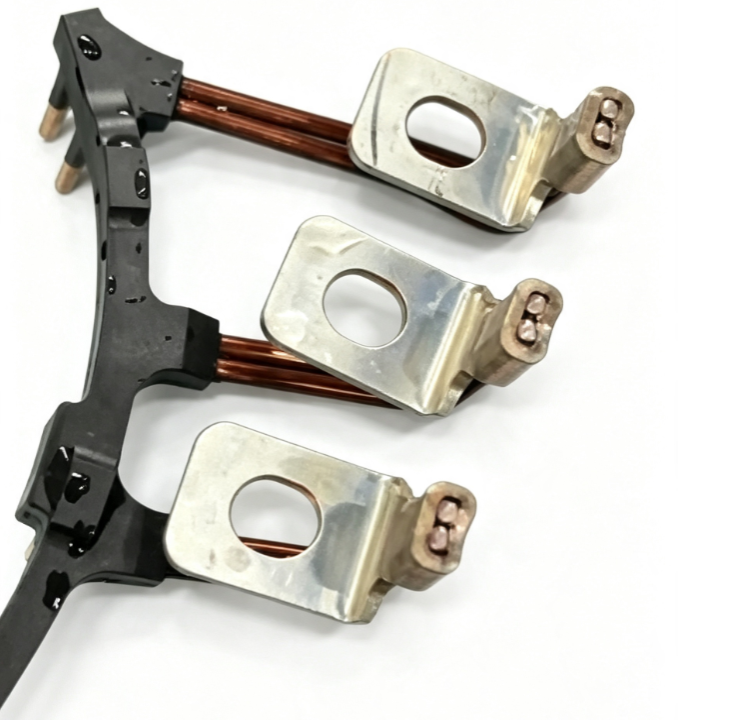

电机汇流排端子是电机核心导电连接部件，多为紫铜排、铜端子搭接焊接成型，需要电阻低、焊接密实、不虚焊、不发热、抗震不脱落。中频点焊机焊接端子汇流排，焊点均匀致密、氧化少、韧性好。但量产中常出现外观合格、装机发热、焊点虚焊、发黑烧蚀、受力脱落等不良问题。

一、焊接核心难点

1.紫铜导热速度快，热量散失快，容易出现表面成型完好、内部熔透不足的假性虚焊，电机通电后持续发热。

2.端子搭接面容易存在细微缝隙，焊接后产生微小气孔，导致导电不通畅、接触电阻偏大。

3.端子表面带有防护镀层，高温容易灼伤、起皮、发黑。

4.铜材质地偏软，压力不稳、热量过高容易造成端子变形、塌陷、翘曲，导致装配不良。

5.焊点长期承受电流冲击和设备震动，焊接缺陷会逐步扩大，最终出现发热、开裂、脱落故障。

二、焊前准备工作

1.清理端子焊接区域的油污、灰尘、氧化发黑层，保证搭接面干净，避免电阻不稳造成虚焊发热。

2.保证端子搭接平整贴合、无翘曲、无悬空缝隙，杜绝间隙打火、熔合不良。

3.工装定位牢固精准，焊接过程工件不晃动、不偏移，保证焊点位置标准、受力均匀。

三、汇流排端子焊接工艺

1.延长预压时间，采用柔和稳定压力压紧端子搭接面，排净缝隙空气，消除细微间隙，让接触面完全贴合，从源头杜绝虚焊、间隙打火。禁止高压快速挤压，防止端子变形塌陷。

2.小电流平缓预热，破除表面氧化层和镀层杂质，稳定接触电阻，避免瞬间大电流炸火、飞溅、产生气孔，保护端子镀层不被烧蚀。

3.紫铜散热速度快，焊接时间越长热量流失越严重。需采用短时集中能量焊接，在热量散失前快速完成界面熔合，形成饱满密实焊点，保证导电稳定，避免长时间高温烧蚀端子。

4.高温铜材质地软，快速泄压会产生应力缝隙、结合不实。需保持压力缓慢冷却，让焊点充分结晶定型、释放应力，保证焊点致密牢固，长期通电不发热、不脱开。

四、常见不良问题

1.焊点外观正常，装机运行发热

搭接缝隙未压实、内部存在微气孔、熔合不密实。

2.端子搭接松动、受力脱开

焊后保压不足、冷却应力导致结合面出现微缝隙。

3.端子塌陷、变形、压痕过深

焊接压力过大、热输入过高、焊接时间偏长。

4.焊接飞溅大、焊点发黑烧蚀

工件表面脏污、搭接间隙大、电流升温过快。

5.批次焊接品质不稳定

电极磨损粘铜、水冷不良、工件贴合不一致。
