导言

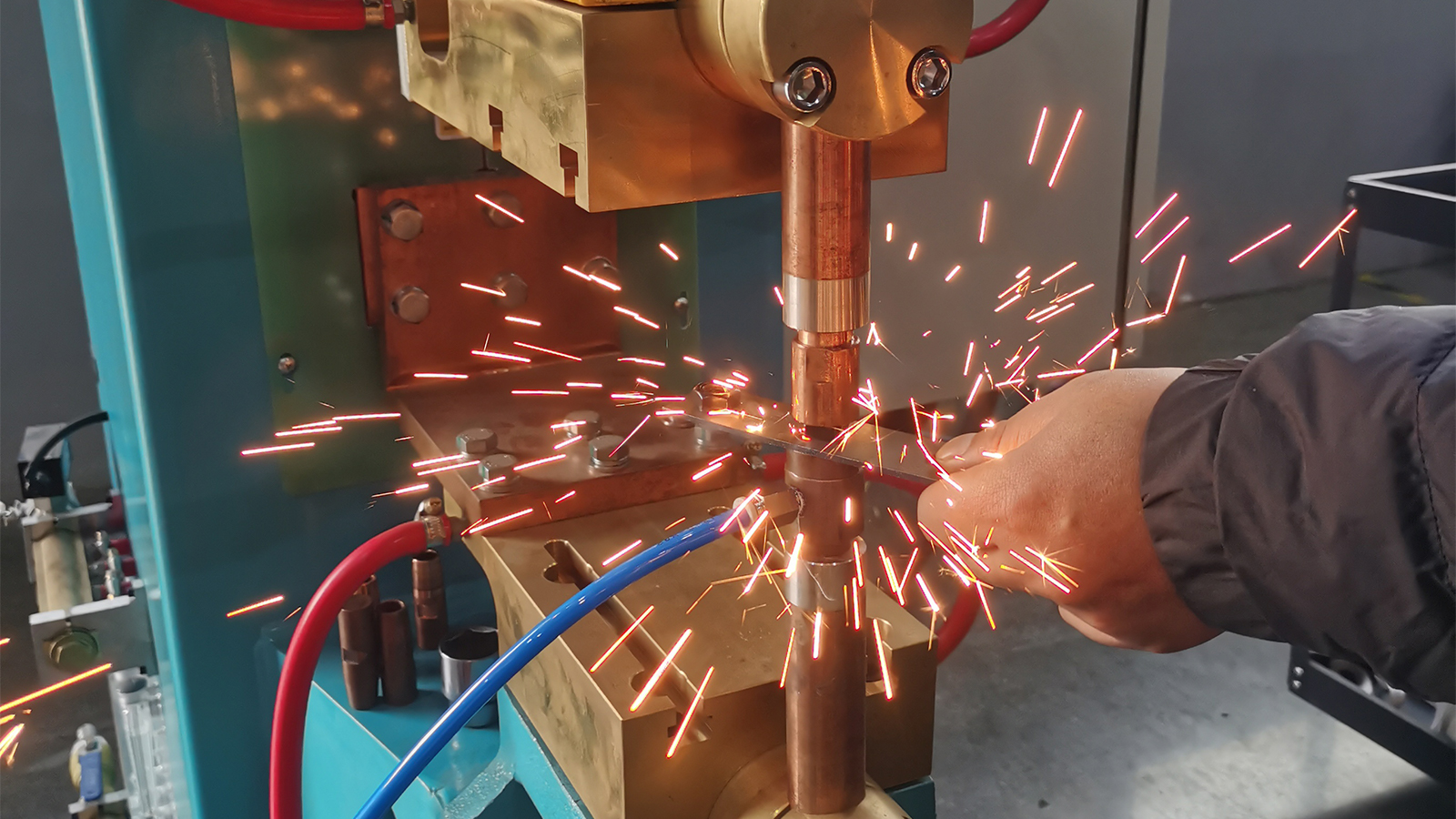

中频点焊机焊接酸洗板薄板叠焊，酸洗板薄板广泛用于精密钣金、小型冲压件叠焊生产。该板材材质均匀、焊接稳定，但薄板刚性差、储热弱，焊接容易出现焊点凹陷、压痕过深、板面不平、焊点发黑等问题。车间调试常陷入参数两难，参数过大易塌陷报废，参数过小易虚焊失效，盲目调节电流、压力只能临时改善，无法根治。薄板焊接外观不良，主要由压力、热输入、电极匹配、熔池冷却控制不当导致。

一、焊点凹陷核心原因

1.焊接压力过大：薄板受热软化后支撑力不足，高压会挤压熔融金属外溢，焊点中心缺少金属支撑，冷却后形成深坑和明显压痕。

2.焊接热输入过量：焊接时间长、热量过高，会扩大板材软化范围，大幅降低板材支撑性，加重塌陷、变形、发黑问题。

3.电极选型不当：小端面、球面电容易集中压力与热量，造成局部过熔，引发焊点中心深坑、表面凹凸不平。

4.焊后保压不足：熔池未完全凝固就卸压，熔融金属冷却收缩无外力定型，直接产生微缩坑、凹陷缺陷。

5.板材贴合不严：薄板易翘曲回弹，叠层存在细微缝隙，熔池填补间隙后冷却收缩，形成不规则塌陷。

6.连续焊接积热：不间断焊接导致工件、工装持续升温，板材反复软化，批量焊点塌陷问题愈发严重。

二、薄板焊接核心工艺思路

薄板焊接工艺与厚板相反，无需高压、长时间加热。想要兼顾焊接强度与外观品质，需遵循低压稳压、短时控热、大面分压、保压定型的核心原则，减少板材软化，控制熔池收缩变形。

三、优化调整方案

1.优化压力参数，改善塌陷：适当降低焊接压力，避免挤压熔池变形。保留充足预压工序，消除板材叠层间隙，杜绝间隙打火过热。延长焊后保压时间，让熔池稳压冷却定型，解决缩坑、麻面、焊点不平问题。

2.精准控制热输入，减小变形：摒弃小电流长时间焊接模式，采用短时集中热熔工艺，缩短焊接时长、减少热量扩散。匹配适中电流，保证熔核饱满牢固，同时避免局部过熔发黑。开启电流缓升功能，减轻热冲击，让焊点成型更平整。

3.适配电极选型，均匀分压散热：更换大端面微球面、平底电极，增大接触面积，分散单点压力与热量，防止板材压塌。定期修磨、校准电极，保证端面平整、对中精准，避免畸形焊点。开启设备水冷，降低焊点温度，减少板面发黑氧化。

4.优化工装贴合，杜绝悬空变形：薄板禁止悬空焊接，底部用刚性垫板完全垫实，抵消焊接压力与热收缩变形。焊前校平板材翘曲，保证双层板材紧密贴合，杜绝熔池补缝塌陷，统一工件焊接姿态，保证批量外观一致。

5.规范焊接节奏，避免积热不良：避免高频连续焊接，预留散热间隔，防止板材、工装积热软化。热态焊接时微调参数，补偿温度偏差，保障产品强度和外观统一。保持板面洁净，无油污、粉尘，避免电阻不稳、局部打火发黑。

四、常见不良问题修正方法

1.焊点深坑、塌陷明显：降低焊接压力，延长保压时间，更换大接触面电极。

2.焊点平整、虚焊分层、强度不足：小幅提升电流、加长焊接时间，保持压力不变。

3.焊点发黑、板材微变形：缩短焊接时长，加强水冷散热，调整焊接节奏。

4.焊点凹凸不平、局部塌陷：修磨校准电极，稳定设备气压，保证板材贴合紧密。

5.焊点冷却后细小缩坑：延长焊后保压时间，通过稳压定型修复缩坑缺陷。
