导言

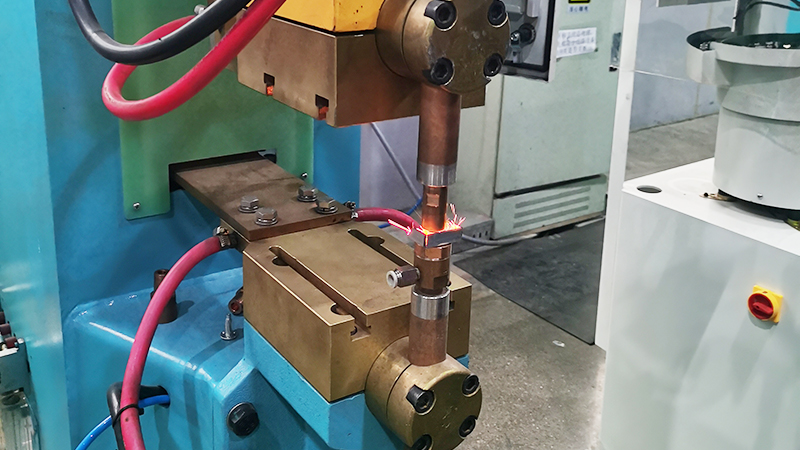

中频点焊机焊接碳钢板厚板螺母时。厚碳钢板螺母焊接多用于机架、机柜、承重支架等高强度结构，要求熔核致密饱满、扭力充足、抗震不脱焊。厚板散热快、刚性强，热量难聚集，常出现焊点外观正常，但内部熔核浅、偏小、结合力弱、假性虚焊、受力脱落等问题。盲目加大电流、压力，会造成螺母压伤、板材过烧、螺纹损坏、焊点变脆。厚板焊接核心思路：稳压力、积热量、聚焦熔核、稳压定型。

一、熔核不饱满、易脱焊核心原因

1.热量渗透不足：厚板散热快，短时热量容易流失，仅熔化表层，无法形成厚实熔核，结合力差。

2.焊接压力过大：高压提前压平螺母凸点、挤散熔融金属，熔核无法堆积，造成假焊、熔深浅。

3.焊接时间不足：积热不够，热量无法穿透结合面，熔核干瘪、不致密。

4.板材贴合不严：板面不平整、有杂质产生细微间隙，导致热量分散、局部虚焊。

5.电极不匹配：大平面电极散热散流，热量不集中，穿透性差，熔核成型差。

6.接触面有杂质：氧化皮、铁锈、油污未清理干净，焊接产生气孔、夹渣，降低焊接强度。

7.保压时间不足：厚板熔核冷却慢，提前卸压会产生缩孔、微裂纹，结构松散易脱焊。

二、厚板焊接工艺核心思路

薄板焊接求快冷防变形，厚板焊接求积热熔透。通过聚焦热量、低压堆核、持续渗透、稳压慢冷，让熔融金属充分堆积，形成厚实、立体、致密的熔核，保证高强度不脱焊。

三、优化调试方案

1.合理调整压力，预留熔核堆积空间：适当降低焊接压力，避免挤压摊平熔核。加长预压时间，压实板材与螺母、消除间隙，防止局部打火虚焊。延长焊后保压，让熔核稳压凝固，减少缩孔、疏松，提升密实度和强度。

2.加长焊接时间，充分堆积热量：优先延长焊接时长，补足厚板散热损耗，让螺母凸点充分熔融、深层熔合，增大熔核体积。避免短时大电流爆焊，防止表层烧蚀、内部熔合不足。

3.小幅提升电流，补足热损耗：时长固定后微调电流，增强热穿透，让结合面熔合更充分，填补熔核缝隙、消除气孔，使熔核饱满结实，避免大电流造成过烧变脆。

4.更换聚热型电极，集中热量：使用中小端面微球面电极，聚焦电流热量，提升穿透能力。定期修磨清洁电极，校准垂直度，保证熔核居中、成型均匀。

5.采用分段焊接，优化熔核质量：分段预热、主焊、保压成型。前期预热破除氧化层、稳定电阻；中段持续供热让熔池充分融合排气；后期稳压定型，细化组织，熔核更致密稳定。

6.清理焊接接触面：焊前彻底去除氧化皮、铁锈、油污，保证金属纯净熔合，杜绝夹渣、气孔、分层缺陷。

7.稳定设备与工装状态：紧固设备接线、清理氧化，保证导电稳定；维持正常水冷，避免设备热衰减。底部加刚性垫板，杜绝悬空焊接，保证受力均匀、熔核规整。

本文标签：中频点焊机 上一篇：中频点焊机焊接酸洗板薄板叠焊时，如何解决... 下一篇：已经是最后一篇了
