导言

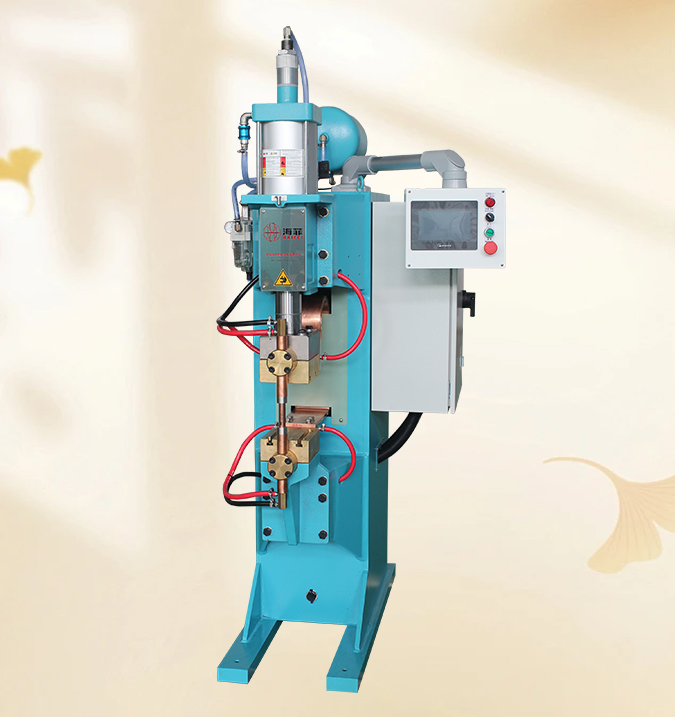

中频点焊机铜与铜搭接点焊时铜材导热快，电极水冷是稳定焊点质量的关键。水冷出现流量不足、管路堵塞、漏水、水温偏高等故障，造成焊点热量漂移，产生各类缺陷。

一、焊点发生的变化

1.电极受热软化，焊点压痕加深、压痕面积变大，工件出现凹陷塌陷，严重直接烧穿

2.焊点表面氧化发黑，出现麻点、凹坑，焊接飞溅明显增多

3.发生电极粘料，焊点表面出现铜瘤、撕扯坑点，搭接位置板材起皱

4.两侧电极冷却不均衡，会出现一边焊点过烧，另一边焊点成型不足

5.热量不受控制，焊点强度忽高忽低

6.电极端面变形后接触面积变大，容易出现隐性虚焊。

7.焊点接触电阻不稳定

8.焊点局部过热，产品工作时焊点位置温升偏高

二、水冷系统异常常见诱因

1.冷却水滤网、电极内部水道结垢堵塞。

2.冷水机工作异常，冷却水水温偏高。

3.水路接头漏水渗水，循环水量不足。

4.管路弯折、水路分流不均，两侧电极冷却效果不一致。

三、水冷系统异常影响

1.电极高温磨损加快，修磨、更换频次增加，耗材消耗上升。

2.电极长期高温，回路电阻变大，设备输出不稳定。

3.漏水会造成部件锈蚀，高温也会加速设备绝缘件老化，提升故障风险。
