导言

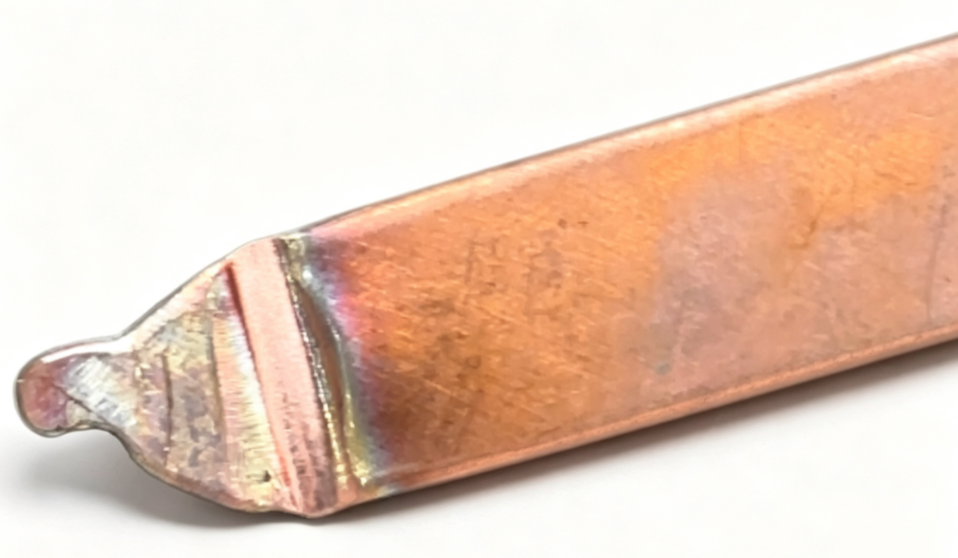

VC热管管壁薄、无内部刚性支撑、怕压怕高温，广泛用于各类电子、新能源温控设备。产品依靠中频点焊机完成管口封口密封，最常见的不良就是管壁凹陷、管口压扁、管体变形、封口起皱。出现塌陷变形，会挤压损坏内部毛细结构，造成真空漏气、散热失效。

一、VC热管点焊易塌陷的特性

VC管材和普通实心铜件、厚壁铜管不同，易变形：管壁超薄、材质偏软；内部中空无实体支撑，受压、受热后易内陷。

二、管壁塌陷变形的核心原因

1.焊接压力过大、瞬时冲击压塌

2.焊接热量过高、管壁过热软化

3.焊接时序错误，无保压冷却定型

4.电极状态不佳、局部应力集中

5.工装无支撑、量产热漂移

三、不同塌陷问题快速判断

1.整体压扁、大面积塌陷：压力过大、瞬时冲击强、工件悬空无支撑；

2.单点深坑、局部凹陷：电极接触面小、局部热量集中过热；

3.单边塌陷、管体歪斜：电极偏心、对位不准、受力不均；

4.冷却后慢慢凹陷、起皱：缺少保压时序、泄压过快、收缩应力大；

5.后期批量变形：电极积热、水冷不良、温度漂移严重。

四、防塌陷、保密封改善方案

1.改用低压柔性加压，杜绝硬性冲击

2.降低峰值热量，采用温和熔合工艺

3.增加焊后保压缓冷时序

4.优化电极选型与日常校准

5.配套专用仿形支撑工装

6.稳定设备散热，控制量产热漂移
