导言

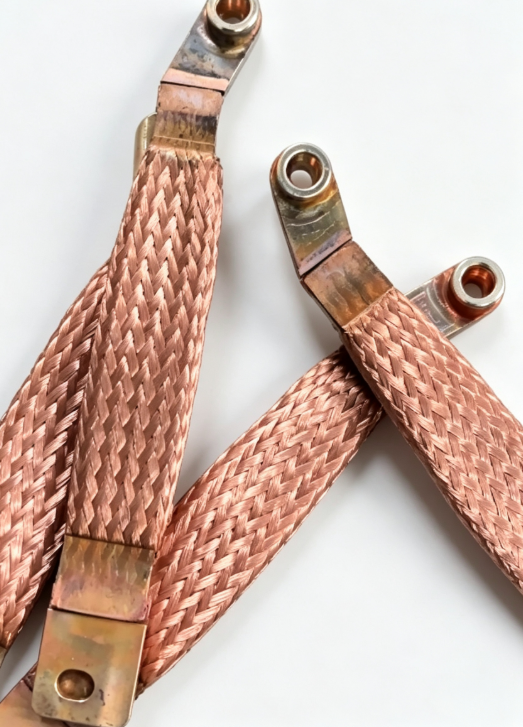

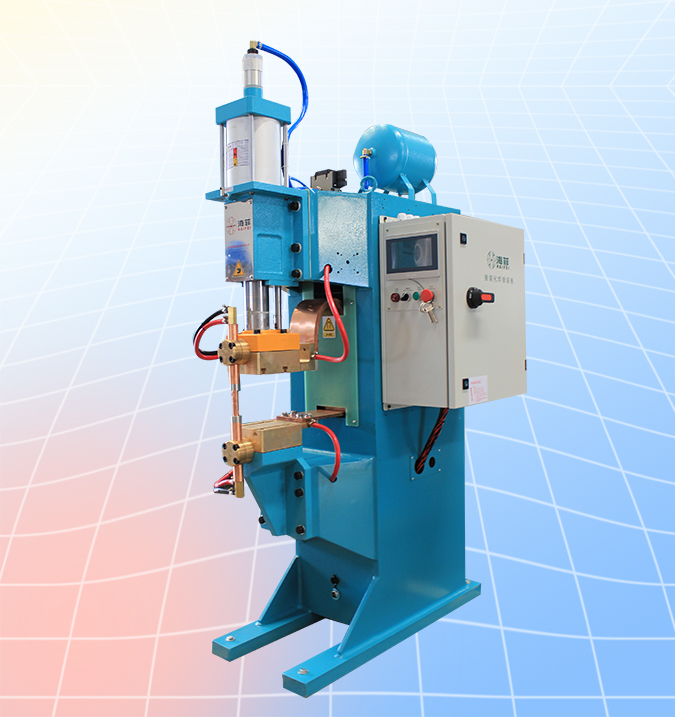

在新能源软连接、汽车线束、电器铜接头的生产工艺中，中频点焊机可完成铜编织线压方后与铜端子搭接焊接。编织线经过压方处理后，松散的铜丝会收拢压实，接触面更平整，能有效提升焊接贴合度、导电稳定性和焊点强度。

压力过小会出现虚焊隐患，压力过大则会压伤断丝，两种问题都会引发批量不良，存在极大的售后安全风险。

一、压方铜编织线的焊接特性

铜编织线压方后整体平整密实，但内部仍存在细微缝隙，材质柔软、容易受压变形，和实心铜端子的刚性特性差异大。

焊接工艺的核心逻辑为：压力负责压实贴合、消除间隙，电流和时间负责熔合成型。一旦压力参数失衡，即便电流参数精准，也无法保证焊接品质。

二、焊接压力过小的后果

1.搭接界面贴合不密，层间残留间隙

2.熔核断续、浅层假性焊接

3.焊点内阻偏高、通电发热严重

4.拉力不足、震动脱焊脱落

三、焊接压力过大的后果

1.多股铜丝被挤压断裂、压溃分层

2.焊点发硬、失去柔性、弯折易断裂

3.焊点凹陷严重、压痕超标

4.熔池过度挤压、溢料飞丝

四、压力过大与压力过小的区分

压力过小：焊点外观完好、无变形、无散丝，内部虚焊分层、拉力不足、通电发热，属于隐性滞后不良。

压力过大：焊点塌陷、压痕深、边缘散丝，铜丝压断、线材硬化脆化，属于显性结构性不良，当场即可识别。

五、压力调试工艺方案

预压阶段：低压慢速抚平，消除压方线束回弹、闭合细微间隙，保证均匀贴合；

焊接稳压：适中压力，保证熔合紧密，但不挤压铜丝形变、不压溃结构；

焊后保压：带压冷却定型，防止线束回弹、减少应力集中，焊点饱满平整。
