导言

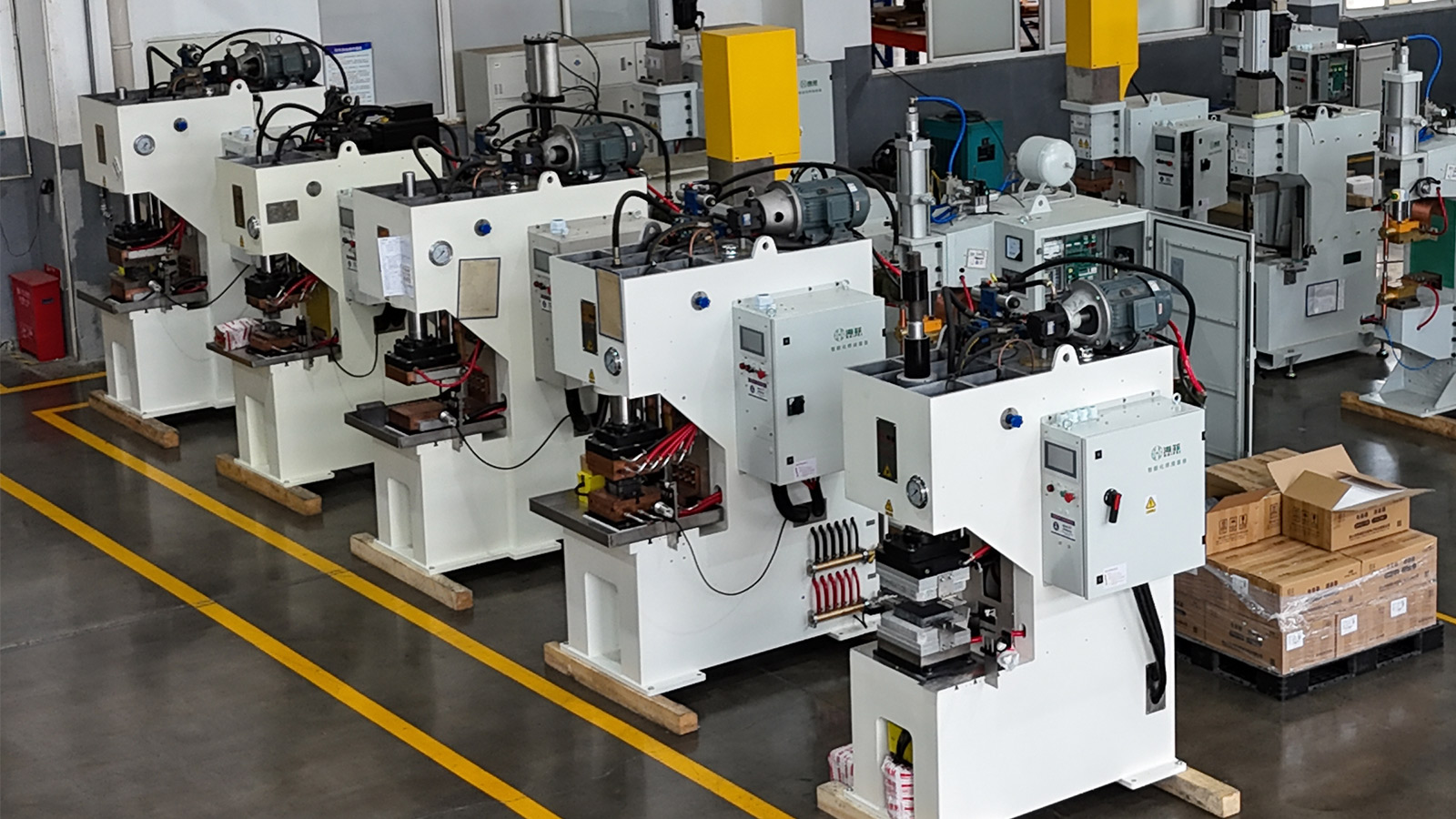

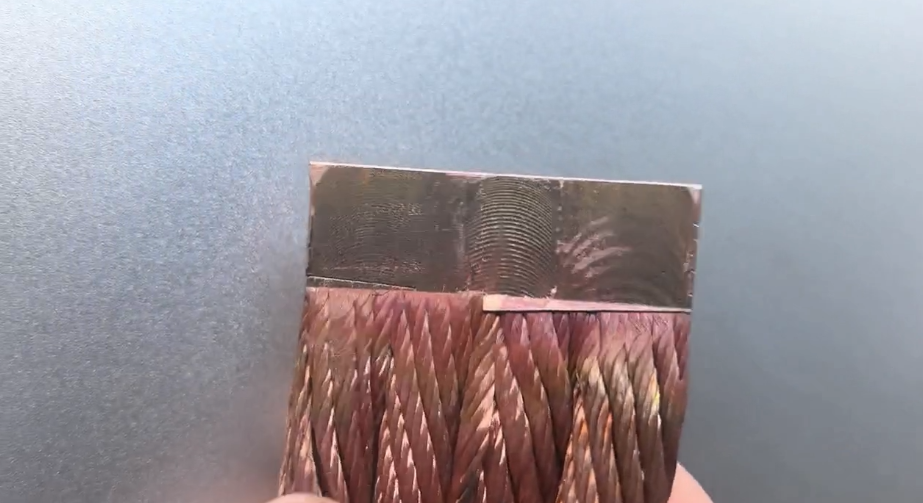

采用高分子扩散焊机焊接铜编织带，成品柔性好、抗震动能力强，广泛应用于高低压配电柜、变压器、新能源、轨道交通等各类电力连接场景。传统焊接铜编织带，容易出现散丝、虚焊、端头变硬、铜丝烧断、电阻不稳、分层起皮等问题，设备长期大电流运行易发热、脱落，使用寿命短。

一、铜编织带焊接工艺难点

铜编织带由细铜丝交织而成，结构松散、层间缝隙多，传统热熔焊接无法完全消除内部间隙，易产生隐性虚焊和空洞。

二、焊接工艺流程

1.焊前整理清洁：抚平编织带端头褶皱、翘丝，修剪散乱飞丝，保证铜丝排列整齐。清理表面油污、铜屑、氧化发黑层，避免杂质阻隔原子结合，从源头杜绝虚焊分层。

2.逐层抚平排气：多层编织带需要逐层抚平压实，排干净丝间、层间空气，禁止带缝隙、带松散直接焊接，防止内部形成空洞夹层。

3.居中精准定位：将编织带端头居中放入模具，摆放端正、无偏移、无单边悬空，保证整体受力均匀，避免局部疏松虚焊。

4.低压预压整形：慢速柔和施压，逐步压实松散铜丝，闭合细微缝隙，让编织层整体贴合紧密，为均匀扩散熔合打好基础。

5.恒温稳压扩散熔合：保持恒定温度和压力，让铜丝原子充分渗透互熔，让松散编织结构整体结合成密实一体，杜绝局部未焊透。

6.带压缓冷定型：焊接完成后不立刻泄压，带压缓慢冷却，消除回弹应力，锁定端头平整尺寸，防止变形、翘曲和微裂纹。

三、核心参数调试逻辑

1.压力过大会压塌铜丝、端头变硬脆化；压力过小缝隙排不干净，容易分层虚焊。

2.采用中温恒温扩散，细铜丝不耐高温，高温会让铜丝硬化、失去柔性。适中温度可以慢慢渗透熔合，既保证焊接密实，又保留线材韧性。

3.保证充足扩散时间，编织带多层结构扩散路径长，时长不足会出现隐性虚焊；合理保温让每一层铜丝充分结合，避免后期分层脱落。

四、石墨模具使用与保养规范

模具状态影响批量品质，模具表面需平整光滑、无划痕、无积碳、无凹凸点。定时清理模具表面铜屑和杂质，避免异物形成隔离层造成虚焊。保持模具温度均匀，防止温差过大导致批次品质不稳定。

五、常见不良问题

1.端头散丝、起毛：焊前铜丝未梳理平整、预压不足。

2.端头鼓包、内部空洞分层：编织层松散、排气不彻底、高压锁气。

3.端头过硬、弯折易断：温度过高、保温时间过长导致铜丝脆化。

4.电阻不稳、通电发热：表面有杂质、扩散不充分、结合疏松。

5.成型歪斜、厚薄不均：摆放偏移、压力不均、模具不平整。
