导言

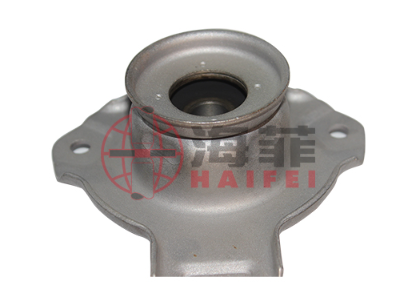

汽车减震器采用板材凸焊工艺，中频焊接成型稳定、效率高，但批量生产中容易出现飞溅、虚焊、裂纹、压塌变形、扭力不稳等不良问题。

一、凸焊工艺核心难点

焊接过程容易出现脆裂隐患；工件表层高温容易气化，引发爆点、飞溅、焊渣；凸点对压力和热量匹配精度要求高，参数偏差易出现压塌不实或虚焊；焊点存在微裂纹、疏松缺陷，后期震动容易断裂；工件表面残留油污，会造成焊接电阻不稳、打火飞溅。

二、生产高频不良、成因及解决方法

1.焊接飞溅大、爆点多、表面留渣：工件杂质高温气化、电流冲击大、压力跟进慢、工件贴合有间隙，导致打火飞溅。焊前清洁焊接区域，采用小电流预热排气、软化凸点，配合同步稳压包裹熔池，减少金属外溢飞溅。

2.凸点压塌不实、隐性虚焊：压力不足、熔合时间短、工件贴合缝隙大，内部虚空导致震动脱焊。适当提高稳压压力，延长熔合时间，校正工装保证工件贴合紧密、熔合充分。

3.凸点压平、完全虚焊：预压压力过大、热量不足，凸点提前压塌无法形成有效熔核。降低预压冲击压力，采用平缓加压方式，先完成热量输入实现熔合，再进行压塌定型。

4.焊点发黑氧化、表面粗糙：高温停留时间长、电极散热不良造成表面氧化。缩短高温焊接时长，保证电极水冷通畅，改善焊点外观。

5.焊点微裂纹、脆断：焊接应力大、冷却过快、电极不平行导致局部应力集中。采用分段升温，焊后保压缓冷释放应力，校准电极平行度，避免裂纹产生。

6.焊点偏移、单边熔合不良：工装定位磨损、电极对中不准、工件摆放偏移。定期检修定位工装，校准电极位置，规范工件摆放，保证受力均匀。

7.电极粘铁、起瘤积渣：高温粘连、水冷不良、电极端面粗糙未修磨。保持水冷通畅，定时修磨电极端面，使用耐高温耐磨电极。

8.焊点压痕过深、工件塌陷：压力过大、电极接触面小、工件局部悬空。调低焊接及保压压力，加大电极接触面，优化工装支撑，杜绝工件悬空受压。

9.工件翘曲、孔位偏移：局部集中高温、冷却速度快导致形变。采用阶梯预热均衡温度，焊后缓冷定型，避免单点长时间积热变形。

三、常见误区

飞溅大只降电流，容易造成虚焊、强度不足；不清理工件油污、不检查凸点状态，参数再标准也不稳定；省略预热直接高温焊接，易爆渣、产生内部夹层；焊后立刻泄压取件，残留焊接应力，后期震动易开裂失效。

四、凸焊工艺时序

1.预压整平：缓慢加压压实凸点，消除工件拼接缝隙。

2.低温预热：小电流挥发油污和表层水汽，防止爆点飞溅。

3.稳压熔合：匹配合适热量，使凸点均匀熔塌，形成饱满牢固焊点。

4.带压缓冷定型：断电后持续保压冷却，释放焊接应力，防止裂纹、变形，提升焊点抗震动性能。
