导言

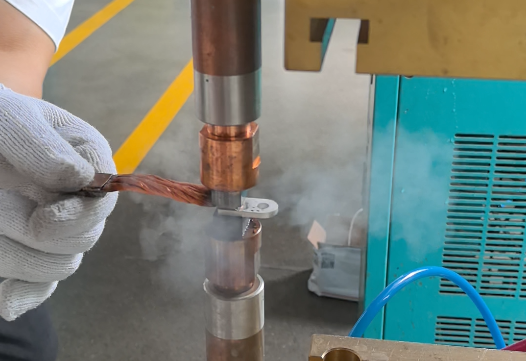

采用中频点焊机进行铜编织线与铜件焊接，广泛应用于高低压电器、变压器、新能源电控设备，主要实现铜编织线与铜端子、铜排等铜件的搭接导电连接。编织线由多股细铜丝组成，结构松散、缝隙多、散热快，焊接容易出现散丝、炸丝、表层过烧、内部虚焊、接头发热、拉力不足等问题。

一、铜编织线焊接核心工艺难点

1.结构松散、容易虚焊：铜丝缝隙多、贴合不紧，焊接热量分散、局部打火。表面看似焊合，内部铜丝未熔透，设备震动后容易分层、脱落、发热。

2.铜材散热快、热量难聚集：铜导热速度快，传统焊接热量容易快速散失，造成表层过热发黑、内部熔不透，出现假性焊接。

3.细铜丝不耐高温、容易烧断：编织铜丝细，耐热能力差，热输入稍微偏大，就会出现铜丝熔断、氧化发黑、材质变脆，成品弯折容易开裂。

4.接触电阻低、参数难把控：铜编织线和铜件导电快、电阻低，热量容易失控，导致焊点压塌、变形、强度不足。

二、中频点焊机焊接铜编织线的核心优势

1.电流输出平稳，可短时集中聚热，快速完成界面熔合，不会长时间高温烧损细铜丝。

2.支持预压、稳压焊接、带压冷却完整时序，提前压实铜丝、消除缝隙，从源头杜绝虚焊、散丝、回弹变形。

3.实现铜与铜固态冶金结合，无焊料杂质，焊点电阻低、导电稳定，长期大电流运行不易发热氧化。

三、焊前预处理

1.清理焊接位置的油污、粉尘、指纹和氧化发黑层，保证接触面干净，避免电阻不均、局部打火、虚焊发黑。

2.焊接前抚平、压实编织线头，消除鼓包、翘丝、松散缝隙，避免局部悬空，从源头杜绝虚焊和空洞。

3.编织线居中贴合铜件，摆放端正、无偏移、无单边悬空，保证压力和电流覆盖均匀，避免局部过焊或未焊透。

四、焊接工艺流程

1.缓慢压实编织层，排尽层间空气，让铜丝与铜件紧密贴合，稳定接触电阻。

2.小电流预热破除氧化层，避免瞬间大电流冲击烧断细铜丝，让焊接状态更稳定。

3.集中热量快速完成界面熔接，保证铜丝熔合牢固，避免长时间高温造成烧丝、发黑、脆化。

4.焊后持续保压冷却，抵消铜材收缩差异，消除焊接应力，防止微裂纹、回弹松散，提升焊点强度和稳定性。

五、核心参数调试逻辑

1.焊接压力：压力太小贴合不实、容易虚焊打火；压力太大会压塌铜丝、线材变硬变脆。全程保持均匀稳压，压实缝隙、不损伤线材。

2.焊接电流：铜焊接采用短时高峰电流，瞬间成型、快速结束热输入，保证熔透不烧丝。

3.焊接时间：时间越长铜丝氧化、脆化越严重，尽量缩短高温焊接时间，靠峰值能量熔合，不靠时长补强度。

4.保压时间：编织线柔性强、冷却容易回弹松散，充足的保压时间可以固定焊点结构，避免分层、微裂、散丝。

六、常见不良及成因

1.虚焊、拉力不足、容易脱丝：编织线松散、缝隙未排净、热输入不足、表面脏污。

2.焊点发黑、铜丝烧断、线材变脆：焊接时间过长、热量过高、电极温度超标。

3.焊后散丝、翘边、外观差：无预压、电流冲击大、焊后快速泄压。

4.焊点飞溅、有铜屑：界面不干净、间隙打火、电流上升过快。
