导言

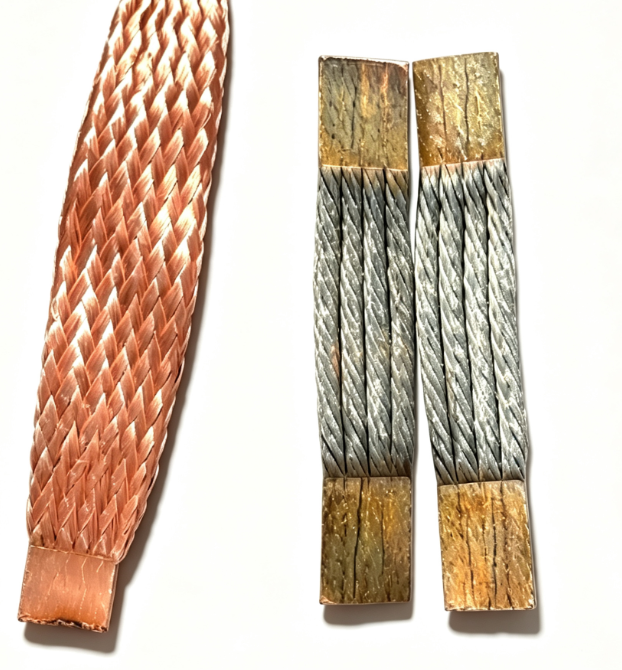

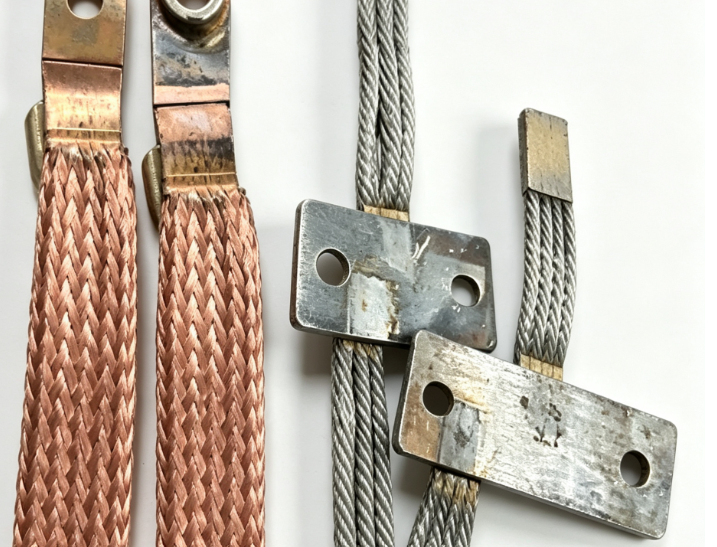

在新能源软连接、汽车线束、高低压电气配件的生产中，铜编织线和镀锡铜线两种线材外观相近、用途相似，但表层材质特性差异大，中频点焊机焊接工艺不能通用。

一、工艺不同的根本原因

铜编织线表面无镀层，熔点高、质地均匀、耐高温、耐磨抗压。受压不易流动变形，受热不会出现镀层熔化流失，结构稳定，压方和焊接的参数容错范围大，焊接后熔合扎实、内阻稳定。

镀锡铜线表层包裹一层锡质镀层，锡材质地软、熔点低，受压容易流动溢出，遇高温会快速熔化。压方容易积锡、散丝，焊接易出现炸锡、夹层、虚焊。

二、压方成型工艺区别及常见不良

1.铜编织线压方特性

铜丝表面摩擦力大，丝束之间不易滑动错位，成型稳定性好。可以采用常规压力、匀速下压成型，主要作用是压实线束缝隙、抚平编织纹路，把松散的线材压成平整密实的整体结构。

常见不良多为压力不足导致内层有空隙、压实不紧实，或压力过大造成局部断丝、线材变形，基本不会出现溢料、起皮的问题。

2.镀锡铜线压方特性

压力稍大就会挤压出表层锡层，出现边缘积锡、局部缺锡、散丝跑偏，还会造成线材厚薄不均、局部露铜，失去防腐抗氧化效果，直接影响后续焊接稳定性。

常见不良为溢锡结块、锡层脱落、成型凹凸不平、线头松散。

三、中频点焊工艺区别及常见不良

1.铜编织线点焊特点

裸铜线无镀层阻隔，耐高温性能好，依靠热量让铜丝充分熔合，形成致密牢固的焊点。焊接可适当匹配充足热量和稳压，保证层间充分熔合。

2.镀锡铜线点焊特点

焊接热量稍高，表层锡液就会大量溢出、堆积在焊点周边，形成锡层夹层，阻碍铜丝熔合，造成假性焊接。

融化的锡液容易粘连电极，产生积锡瘤，造成后续焊接电流不稳、飞溅、焊点发黑。

四、两种线材焊接工艺要点

1.铜编织线工艺

匀速中压成型，适度压实线束缝隙，保证截面平整密实；焊接匹配适中热量和稳压，保证多层铜丝充分熔合，杜绝内层虚焊，提升焊点强度和稳定性。

2.镀锡铜线工艺

压方采用低压慢速、轻柔定型，杜绝高压冲击挤掉锡层、打散丝束；焊接采用低温短时熔合，轻压贴合不挤锡，防止锡液溢出、夹层虚焊，保留镀层完整性，保证焊点牢固且不发热。
